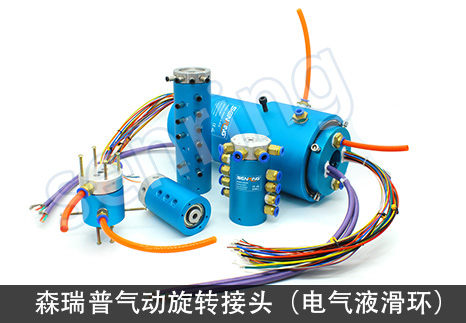

森瑞普气动旋转接头,也叫气滑环或液压滑环,是用来在自动工位和一些需要360度旋转的机械设备中传输各种气体和液体。森瑞普气动旋转接头支持的介质非常多,如热油、蒸汽、压缩空气、水、冷却液等各种介质都可以使用。

森瑞普4通路气动旋转接头(电气液压滑环)工作原理演示

为了让客户对森瑞普气动液压旋转接头的工作原理有个更加直观的了解,森瑞普的技术人员特意拍摄了该视频。这次只是简单的演示一下,后续我们会更新气滑环在设备中的使用视频。视频中的螺丝部分,是用来演示滑环是如何安装固定的哦!客户根据自己的实际情况去安装。


当前演示用的液压滑环是一个4路纯气滑环(实际上森瑞普的标准型号有1路气、2路气、3路气、4路气、6路气、8路气、12路气、16路气等多个系列),气动组合系列滑环的视频演示后续再更新。有不明白的地方,需要定制气动旋转接头,或者索取360度旋转过气体液体解决方案,均可以咨询森瑞普的技术人员。

SNQ04系列气动旋转接头(气滑环)技术参数
通路数 4通路 扭矩 <0.5N.m
介质类型 冷却液,气,热油,蒸汽,水 压力 0~2500PSI
最大旋转速度 250RPM 温度. -17℃ ~ 108℃
管子尺寸 4mm~25mm 材料 内轴:不锈钢,外壳:铝合金
额定电压 600 VDC/VAC 接触材料 贵金属
耐压强度 1000VDC@50Hz,10s 导线规格 UL Teflon
绝缘电阻 1000MΩ@600VDC 导线长度 最短250mm
工作温度 -40℃ ~ 80°C 防护等级 IP51
震动级别 MIL-STD-810E 湿度 10% ~ 90% RH
材料 RoHS CE 认证 YES
森瑞普标准型号气滑环一览
型号# PDF 气/液@介质通路数
电@通路数
管子尺寸
单通路旋转气接头 1通路 1~96 4mm~50mm
2通路旋转气接头 2通路 1~96 4mm~25mm
3通路气路旋转接头 3通路 1~96 4mm~25mm
4通路电气旋转接头 4通路 1~48 4mm~25mm
6通路液压旋转接头 6通路 1~48 4mm~15mm
8通路气动旋转接头 8通路 1~48 4mm~10mm
12通路气电液混合滑环 12通路 1~48 4mm~8mm



其他相关文档:
上一篇: 导电滑环的电刷丝与接触电阻材料选择
下一篇:森瑞普微型帽式滑环安装方法视频演示
森瑞普气动旋转接头(气滑环)应用领域
森瑞普气滑环主要用于自动工位和一些需要360度旋转的机械设备中传输各种气体和液体,此外可以组合导电或传输其它信号。
