森瑞普SNFO系列光纤滑环也叫360度旋转光纤旋转接头(如果是光电组合滑环则是光电旋转接头),按光纤通路、信号通路、波长、转速等参数不同,有11个标准型号,还可要要求任意定制。光纤滑环、光电组合滑环的由于工作原理与过孔电刷滑环有所区别,光纤滑环的结构也不同,安装方式也有所区别。由于光纤滑环没有过孔滑环的那种通孔,所以森瑞普技术人员为光纤滑环的定制和转子设计了用于安装固定用的法兰。有时候依照客户的特殊安装要求,可能会为光电滑环设计止转片。下面以SNFO04系列4通路光纤滑环为例进行简要说明,如有其它疑问,可以点击网站右侧的在线客服,或致电0755-33259335进行咨询。

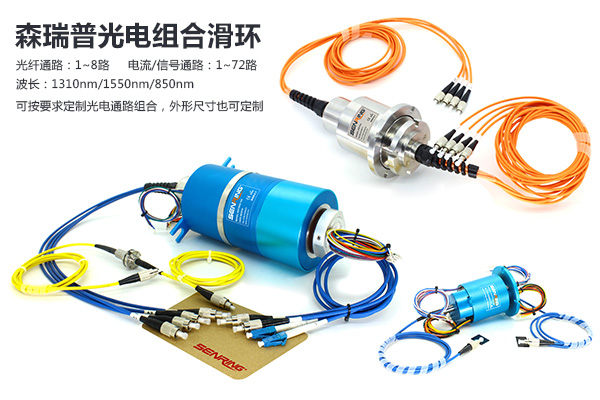

森瑞普光纤滑环与光电组合滑环实物展示

01

光纤滑环安装方法(3D结构演示)

下面通过3D结构图来演示森瑞普SNFO系列光纤滑环的安装方法,假设滑环安装到A设备上:

  • 1、将滑环定子法兰固定在设备上,用6角螺丝将法兰拧紧固定;
  • 2、重复步骤1将滑环的转子部分与设备固定;
  • 3、分别将光纤滑环定子和转子端的光纤与A设备上的光纤设备连接,如果是光电组合滑环,还需要按照要求连接好电源线或信号线。

森瑞普光纤滑环3D安装图

02

森瑞普光纤滑环工作原理

森瑞普光纤滑环和光电组合滑环仅仅起到传输光纤信号或电流信号的作用,与普通光纤线或电源信号线的工作原理是一样的,不同的是:森瑞普滑环可以360度旋转。

03

SNFO系列光纤滑环(光电组合滑环)安装图纸

这里以SNFO系列标准型号滑环为例进行说明,其他定制型号可以参考安装。

安装说明:滑环有转子和定子,用于在旋转装置上进行固定,有些时候由于转子与定子在安装时难以保证同心,建议用四个紧定螺钉将其固定在旋转装置的旋转轴上,设备静止端的销子插入止转片即可,千万不要强行固定止转片,否则会导致滑环损坏或达不到预期的寿命。此外,由于光纤比较脆弱,安装的时候要主要保护好接头,不要折断和污损,以免影响信号传输质量。

森瑞普光纤滑环3D安装图
