当前位置:首页 > 应用案例森瑞普微型滑环应用于各种无人机(信号类型、通路数、外径均可定制)

前天元旦放假期间,去深圳公明红花山公园游玩了一天,由于人流较多,现场有六七个民警在维持公园的治安,除了警用器械,还有一架装有监控设备的无人机。

森瑞普光纤滑环让激光扫描仪实现360°x360°全方位扫描
森瑞普微型滑环滑环在无人机中的应用案例

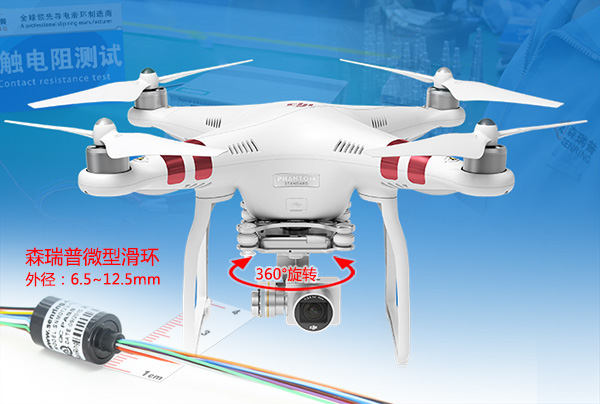

虽然不可能把无人机拆开一看究竟,但从无人机及监控摄像头的大小来看,这个产品十有八九用的是外径6.5mm~12.5mm的帽式滑环。无人机的型号没记住,下面简单说下无人机滑环吧!

三维激光扫描仪

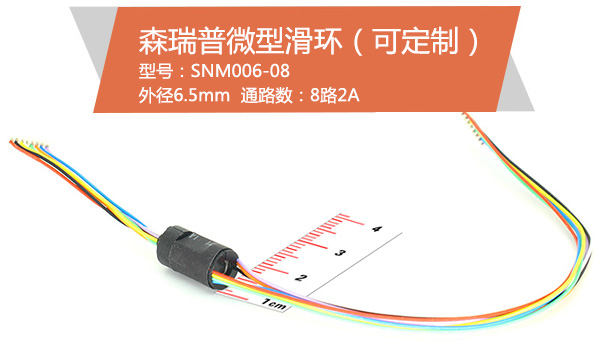

森瑞普SNM006-08微型滑环(外径6.5mm)

三维激光扫描仪

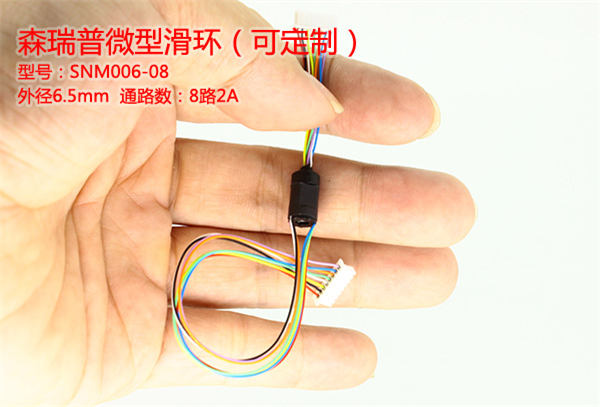

森瑞普SNM006-08微型滑环实拍图(外径12.5mm)

森瑞普滑环标准系列中,可用于无人机的有SNM012、SNFO等系列,也有一些对滑环外径尺寸有更高要求的无人机产品。不仅仅是国内,目前,在全球滑环制造企业中,只有森瑞普有能力生产外径6.5mm的超微型滑环(已获得国家专利),标准产品有4路、6路、8路、12路几个类型。可以根据不同无人机对滑环通路数、信号类型、滑环长度、外径等要求进行定制。

三维激光扫描仪
森瑞普SNM012U-12微型滑环(外径12.5mm)

SNM006-12的滑环技术参数
通路数 12路 环数电流 12环,每环Max1A电流信号
工作电压 250 VDC/VAC 转速范围 0-250rpm
外径 6.5mm 环材料 铜合金表面镀金贵金属,Au≥30U,R<0.2
绝缘电阻 500MΩ@250VDC/AC 耐压强度 300V@50HZ,60s无击穿
接触电阻变化值 静态<0.005Ω,动态<0.01Ω,10mΩ@6VDC 接触材料 贵金属:金-金
工作温度 -20℃+60℃ 支撑与壳材料 工程塑料
出线要求 AF250,AWG32#镀银铁氟龙线(线径0.4mm) 出线长度 22cm,可以定制长度和线头打端子插胶壳
CE 认证 防护等级 IP51
