随着人力成本的不断上涨和技术的突飞猛进,使得机器人在码段、搬运、焊接等行业中的使用越来越广泛。伴随着机器人的普及,森瑞普的导电滑环也逐渐被很行业所熟悉。

码垛(搬运)机器人中滑环的作用

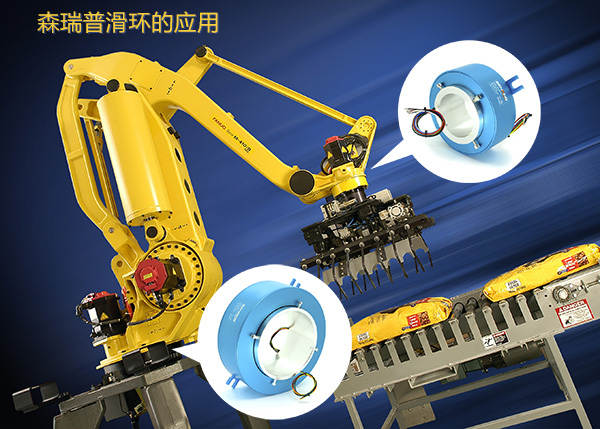

森瑞普过孔导电滑环在自动化设备码垛(搬运)机器人中的作用

森瑞普滑环可用于360度旋转导电和传信号、过气体、液体等介质,广泛应用于无人机、自动化设备等需要360度旋转的设备中,如上图的码垛(搬运)机器人就用到了滑环。以上的机械手臂码垛(搬运)机器人中有两个部位需要使用森瑞普过孔导电滑环,一个是机械手臂的腰部旋转装置,另一个就是手腕(末端执行器)部位,这两个部位需要360度旋转,为了不绕线,就需要使用森瑞普过孔滑环来实现360度旋转导电和传输控制信号。部分机器人需要过气体也液体,就需要用到森瑞普的气液电组合滑环。

森瑞普过孔滑环技术参数
通路数 2~500路,可定制 电流 标准每路10A, 信号(2A) ,可定制电流
工作电压 250 VDC/VAC 转速范围 0-250rpm,可定制高转速
孔径 0~300mm 环材料 铜合金表面镀金贵金属,Au≥30U,R<0.2
绝缘电阻 500MΩ@250VDC/AC 耐压强度 300V@50HZ,60s无击穿
接触电阻变化值 静态<0.005Ω,动态<0.01Ω,10mΩ@6VDC 接触材料 贵金属:金-金
工作温度 -20℃+60℃ 支撑与壳材料 铝合金/工程塑料
出线要求 AF250,AWG32#镀银铁氟龙线(线径0.4mm) 出线长度 22cm,可以定制长度和线头打端子插胶壳
CE 认证 防护等级 IP51~IP58
