金飚王TSSD3000L带视频探鱼器渔轮电刷滑环安装图解

2018-09-24 18:31森瑞普滑环

渔轮也叫鱼轮,最基础的功能就是装线、放线和收线,好一些的渔轮会增加功能,比如通过加装森瑞普电刷滑环,提供可视视频探鱼器功能。本文以金飚王TSSD3000L鼓式轮渔轮为类,通过安装图解的形式来讲如何安装森瑞普微型电刷滑环来实现视频探鱼器的功能。TSSD属于海钓轮,也叫船钓轮,有2000、3000、4000等多种型号,不同的型号尺寸不一样,但的方式基本上是一样的。

渔轮结构说明

如下图所示,TSSD主要有集线巢、逆止开关、报警器、排线器、轮角座、摇炳等,但却没有提供滑环安装的位置。图中位置1处于渔轮集线巢的外部中央位置,由于渔轮默认是没有显示屏的,如果要改装增加显示屏,就可以通过这个部位安装森瑞普电刷滑环来实现增加视频探鱼器功能,并通过彩屏显示屏来实现可视功能。

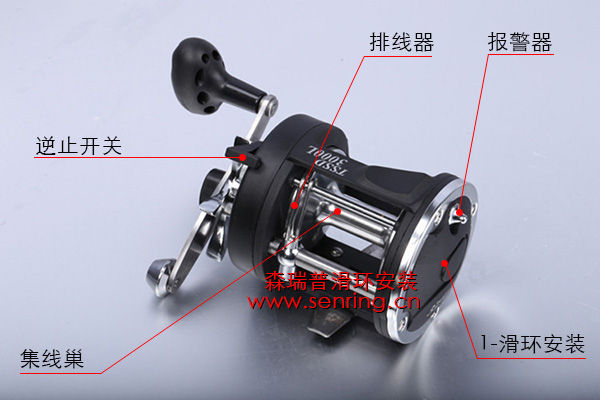

金飚王TSSD3000L鼓式轮渔轮结构图
金飚王TSSD3000L鼓式轮渔轮结构图

渔轮滑环如何安装

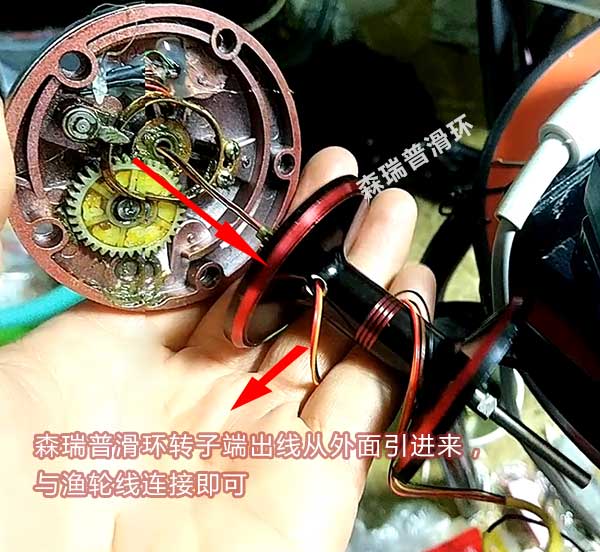

如下图所示,在渔轮集线巢的端盖子上钻个孔,在这个部位安装滑环,并把线穿过去。大家都知道,森瑞普电刷滑环分旋转端和静止端,静止端可以通过法兰与渔轮外壳固定,旋转端可以随着集线巢一起旋转。

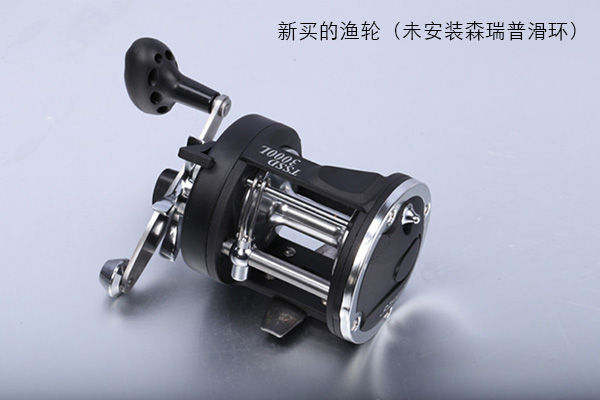

金飚王TSSD3000L鼓式轮渔轮
金飚王TSSD3000L鼓式轮渔轮

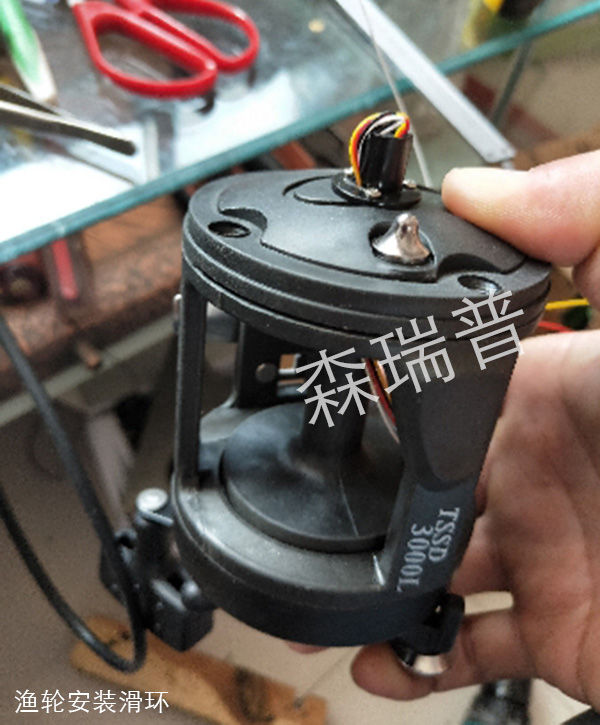

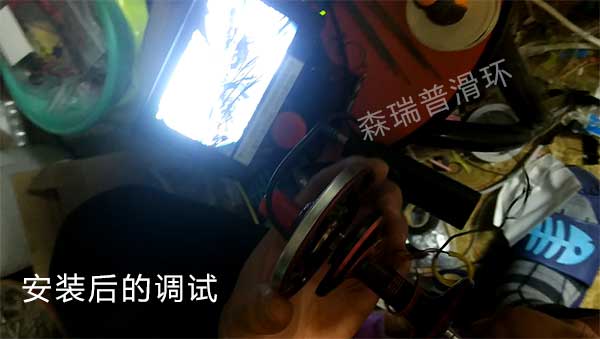

TSSD3000L鼓式轮渔轮安装滑环后
TSSD3000L鼓式轮渔轮安装滑环后的图片

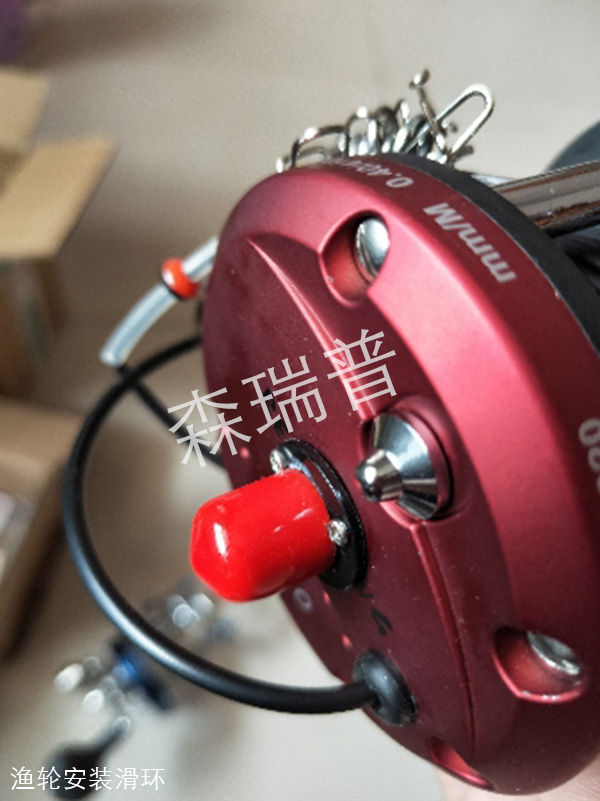

金飚王TSSD3000L鼓式轮渔轮滑环
给渔轮滑环加个保护套,也更加美观了

渔轮如何选择合适的滑环

上图中这个渔轮是安装了森瑞普外径8mm法兰规格的,其实钓鱼爱好者们可以根据自己的渔轮的品牌、型号选择其它规格的森瑞普滑环。如果要将滑环塞进集线巢的空心轴,可以选择M006-04或者M079mm-04不带法兰规格。如果塞不下,可以选择带法兰的,尺寸可以适当放大,比如M125-04、M220-04等。

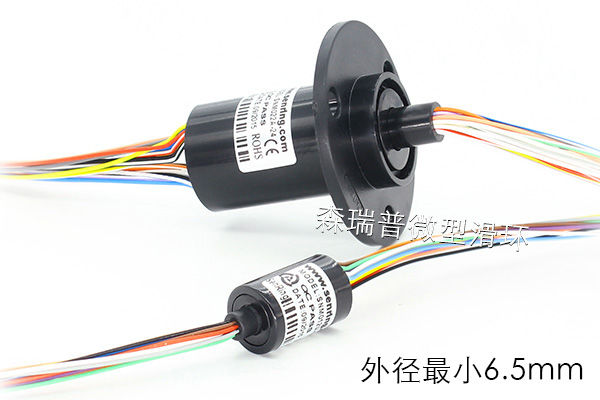

森瑞普微型滑环
森瑞普微型滑环,多种规格,外径最小6.5mm

森瑞普微型滑环列表
型号# 外径(mm) 线路数 每路允许最大电流
型号# 外径(mm) 线路数 每路允许最大电流
6.54、6、8、121A
7.94、6、8、121A
12.52、3、4、6、12、181.5A,5A
15.5241.5A
222、3、4、6、8、12、18、24、362A,5A,10A,30A
25562A
302、3、4、630A,50A
