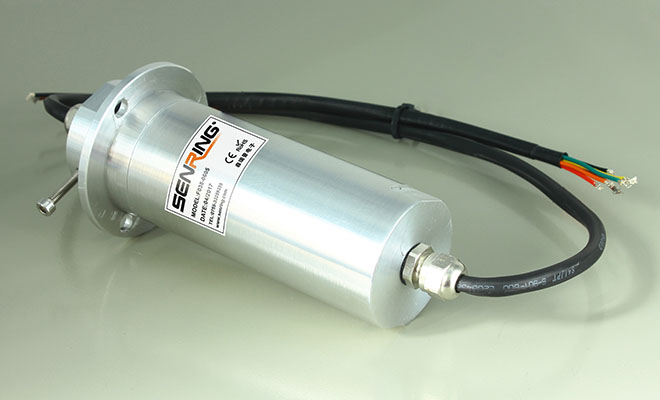

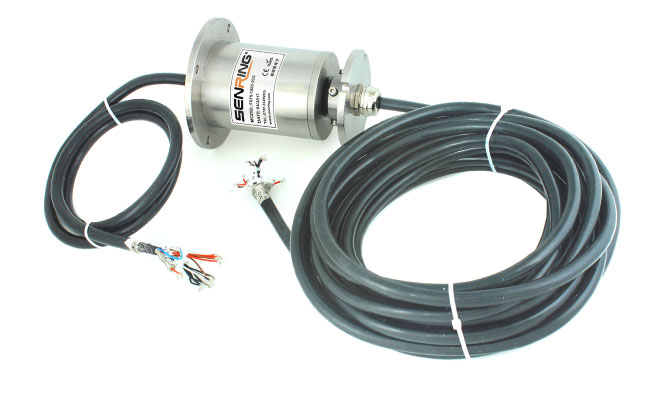

F系列防尘防水滑环引电器
森瑞普F系列防尘防水滑环引电器是专门为啤酒机、灌装机、钻井平台、船舶等设备研发的一款水下导电滑环，也叫防尘防水滑环引电器，该系列滑环引电器的防护等级可以达到IP68。
- 特点
- 专门为水下和恶劣环境设计；
- 工业级别产品，定子法兰，IP65、P68可选；
- 可定制组合传输USB、以太网、光纤等多种信号；
- 金-金接触，采用进口密封和军工级电镀处理；
- 外壳采用不锈钢材料，耐腐蚀、耐酸碱、更好的保护作用。
订购型号说明
| F | 外形尺寸 | - | 电流路数 | - | 信号路数 | - | 产品等级 |
F：防尘
防水滑
环
防水滑
环
举例说明
028：实心无孔，外径28mm
038：实心无孔，外径38mm
056：实心无孔，外径56mm
086：实心无孔，外径86mm
H2586，孔径25.4mm，
外径86mm
H50119：孔径50mm，
外径119mm
028：实心无孔，外径28mm
038：实心无孔，外径38mm
056：实心无孔，外径56mm
086：实心无孔，外径86mm
H2586，孔径25.4mm，
外径86mm
H50119：孔径50mm，
外径119mm
举例说明
0610:6路线，
每路可通过10A电流
1230:12路线，
每路可通过30A电流
0610:6路线，
每路可通过10A电流
1230:12路线，
每路可通过30A电流
举例说明
06S:06代表6路线，S代表信号线
12S:12代表12路线，S代表信号线
06S:06代表6路线，S代表信号线
12S:12代表12路线，S代表信号线
举例说明
C：通用级（默认）
D：工业级
C：通用级（默认）
D：工业级
型号列表
| 型号 | 防护等级 | 内径(mm) | 外径(mm) | 最大线路数 | |
| F028 |  |
IP68 | 实心无孔 | 28mm | 24路 |
| F038 | |
IP68 | 实心无孔 | 38mm | 56路 |
| F056 | |
IP65,可选IP68 | 实心无孔 | 56mm | 48路 |
| F086 | |
IP65,可选IP68 | 实心无孔 | 86mm | 96路 |
| FH2586 | |
IP65,可选IP68 | 25.4mm | 86mm | 72路 |
| FH50119 | |
IP65,可选IP68 | 50mm | 119mm | 72路 |
*如果没有找到适合您的产品型号， 需要定制滑环或者索求方案，请联系森瑞普技术人员。
各环路导线色码表
| ring no. | color | ring no. | color |
| 1 | black | 13 | WHT/BLK |
| 2 | brown | 14 | WHT/BRN |
| 3 | red | 15 | WHT/RED |
| 4 | orange | 16 | WHT/ORG |
| 5 | yellow | 17 | WHT/YEL |
| 6 | green | 18 | WHT/GRN |
| 7 | blue | 19 | WHT/BLU |
| 8 | purple | 20 | WHT/PUR |
| 9 | grey | 21 | WHT/GRY |
| 10 | white | 22 | BLK/RED |
| 11 | pink | 23 | BLK/BRN |
| 12 | lightblue | 24 | transparent |
