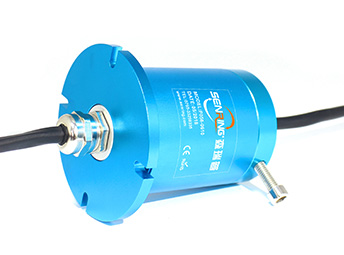

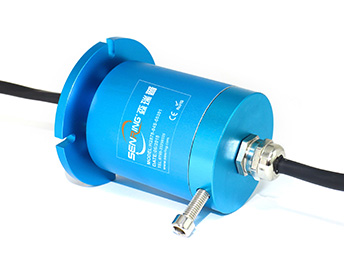

F086系列防水导电滑环(外径86mm，IP65)

产品特点

防水等级为IP65（可定制IP68）；

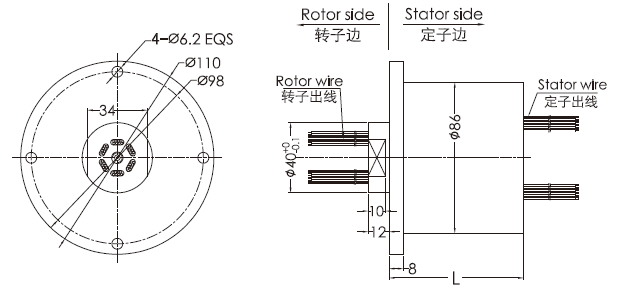

滑环外径86mm，长度62~246mm；

支持2~48路5A~10A电流/信号；

外壳采用不锈钢材料，耐腐蚀、耐酸碱，可在各种恶劣的环境中稳定工作；

一体化结构设计，安装方便；

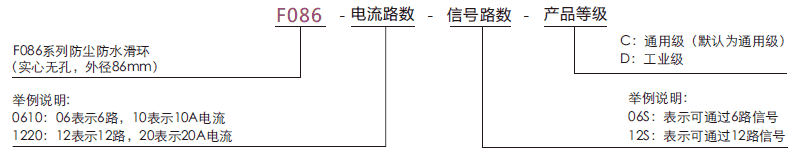

型号	电流/信号通路数		长度 L(mm)
	信号或5A	10A
F086-0210	0	2	62
F086-02S	2	0	62
F086-0310	0	3	66
F086-03S	3	0	66
F086-0410	0	4	70
F086-04S	4	0	70
F086-0210-02S	2	2	70
F086-0610	0	6	78
F086-06S	6	0	78
F086-0210-04S	4	2	78
F086-0410-02S	2	4	78
F086-1210	0	12	102
F086-12S	12	0	102
F086-0610-06S	6	6	102
F086-1810	0	18	126
F086-18S	18	0	126
F086-0610-12S	12	6	126
F086-1210-06S	6	12	126
F086-2410	0	24	150
F086-24S	24	0	150
F086-1210-12S	12	12	150
F086-0610-18S	18	6	150
F086-3010	0	30	174
F086-30S	30	0	174
F086-1810-12S	12	18	174
F086-1210-18S	18	12	174
F086-0610-24S	24	6	174
F086-3610	0	36	198
F086-36S	36	0	198
F086-2410-12S	12	24	198
F086-1210-24S	24	12	198
F086-48S	48	0	246

*注：N个10A电流环并起来可作为1路N*10A电流环使用，以此类推，比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数，或混合其他信号，请联系森瑞普销售人员。

机械技术指标
参数	数值
额定转速	参考产品选型等级
工作温度	-40℃∼85℃
防护等级	Ip65，可选IP68
接触材料	参考产品选型等级
壳体材料	铝合金或不锈钢
材料	RoHS 认证

电气技术指标
参数	数值
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
CE 认证	是

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	100RPM	1000万转	贵金属
D（工业级）	200RPM	3000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
