防尘防水滑环引电器

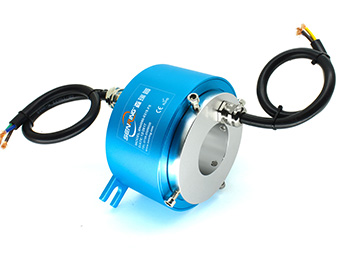

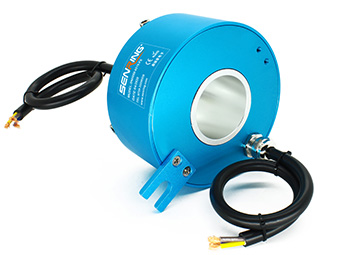

FH50119系列防尘防水滑环引电器

防护等级:IP65,可选IP68,内径50mm,外径119mm

FH50119系列防尘防水滑环引电器,内径50mm,外径119mm,防护等级IP65,可选IP68。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
专门为水下和恶劣环境设计;
工业级别产品,定子法兰,IP65、P68可选;
可定制组合传输USB、以太网、光纤等多种信号;
金-金接触,采用进口密封和军工级电镀处理;
外壳采用不锈钢材料,耐腐蚀、耐酸碱、更好的保护作用。

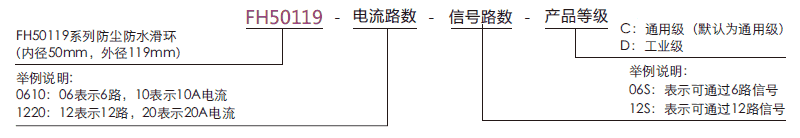

订购型号说明
fh50119FH50119系列防尘防水滑环引电器系列滑环特点

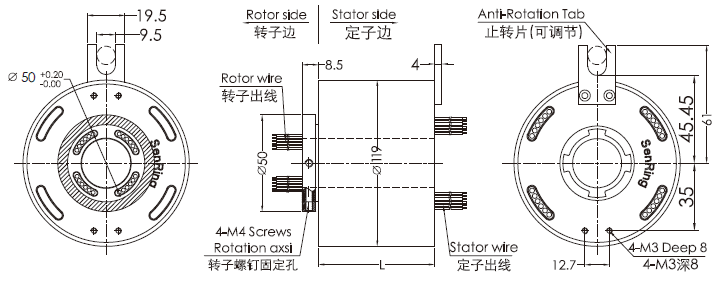

外形图纸
fh50119FH50119系列防尘防水滑环引电器 系列滑环外形图纸
标准型号列表
型号 电流/信号通路数 长度 L(mm)
信号或5A 10A
FH50119-02S 2 0 60
FH50119-0210 0 2 60
FH50119-03S 3 0 64
FH50119-0310 0 3 64
FH50119-06S 6 0 76
FH50119-0210-04S 4 2 76
FH50119-0410-02S 2 4 76
FH50119-0610 0 6 76
FH50119-12S 12 0 100
FH50119-0210-10S 10 2 100
FH50119-0310-09S 9 3 100
FH50119-0610-06S 6 6 100
FH50119-0810-04S 4 8 100
FH50119-1010-02S 2 10 100
FH50119-1210 10 12 100
HF50119-18S 18 0 124
FH50119-0210-16S 16 2 124
FH50119-0410-14S 14 4 124
FH50119-0610-12S 12 6 124
FH50119-0810-10S 10 8 124
FH50119-1010-08S 8 10 124
FH50119-1210-06S 6 12 124
FH50119-1410-04S 4 14 124
FH50119-1610-02S 2 16 124
FH50119-24S 24 0 148
FH50119-0410-20S 20 4 148
FH50119-0610-18S 18 6 148
FH50119-1210-12S 12 12 148
FH50119-1810-06S 6 18 148
FH50119-2410 0 24 148
FH50119-30S 30 0 172
FH50119-0610-24S 24 6 172
FH50119-1210-18S 18 12 172
FH50119-1810-12S 12 18 172
FH50119-2410-06S 6 24 172
FH50119-3010 0 30 172
FH50119-36S 36 0 196
FH50119-0610-30S 30 6 196
HF50119-1210-S24 24 12 196
FH50119-3610 0 36 196
FH50119-42S 42 0 220
FH50119-0610-36S 36 6 220
FH50119-1210-30S 30 12 220
FH50119-4210 0 42 220
FH50119-48S 48 0 244
FH50119-0610-42S 42 6 244
FH50119-1210-36S 36 12 244
FH50119-1810-30S 30 18 244
FH50119-P2410-24S 24 24 244
FH50119-4810 0 48 244
FH50119-60S 60 0 292
FH50119-0610-54S 54 6 292
FH50119-0910-51S 51 9 292
FH50119-1210-48S 48 12 292
FH50119-2410-36S 36 24 292
FH50119-72S 72 0 340
FH50119-1210-60S 60 12 340
FH50119-2410-48S 48 24 340
FH50119-3610-36S 36 36 340
FH50119-84S 84 0 388
FH50119-1210-72S 72 12 388
FH50119-2410-60S 60 24 388
FH50119-3610-48S 48 36 388
FH50119-96S 96 0 436
FH50119-1210-84S 84 12 436
FH50119-2410-72S 72 24 436
FH50119-3610-60S 60 36 436
FH50119-4210-54S 56 42 436
FH50119-108S 108 0 484
FH50119-1210-96S 96 12 484
FH50119-2410-84S 84 24 484
FH50119-3610-72S 72 36 484

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

fh50119系列滑环技术规格参数
机械技术指标
参数 数值
额定转速 参考产品选型等级
工作温度 -40℃∼85℃
防护等级 Ip65,可选IP68
接触材料 参考产品选型等级
壳体材料 铝合金
材料 RoHS 认证
电气技术指标
参数 数值
额定电压 0∼690VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
fh50119产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 100RPM 1000万转 贵金属
D(工业级) 200RPM 3000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
