防尘防水滑环引电器

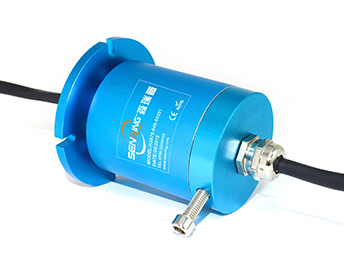

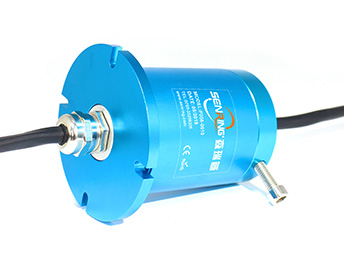

F056系列防水导电滑环(外径56mm,IP65)

防护等级:IP65,可选IP68,实心无孔,外径56mm

森瑞普F056系列防尘防水导电滑环也叫防水防尘滑环引电器,防护等级为IP65(比F028和F038低),可用于饮料包装机、啤酒机等需要滑环防水,但不需要将滑环浸泡在水里的设备中,如需要将滑环用于水里或液体中工作,请联系森瑞普技术人员提升防护等级。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
防水等级为IP65(可定制IP68);
滑环外径56mm,长度113~116mm;
支持2~56路2A~50A电流/信号;
外壳采用不锈钢材料,耐腐蚀、耐酸碱,可在各种恶劣的环境中稳定工作;

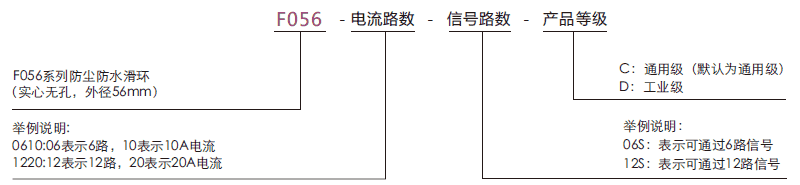

订购型号说明
f056F056系列防水导电滑环(外径56mm,IP65)系列滑环特点

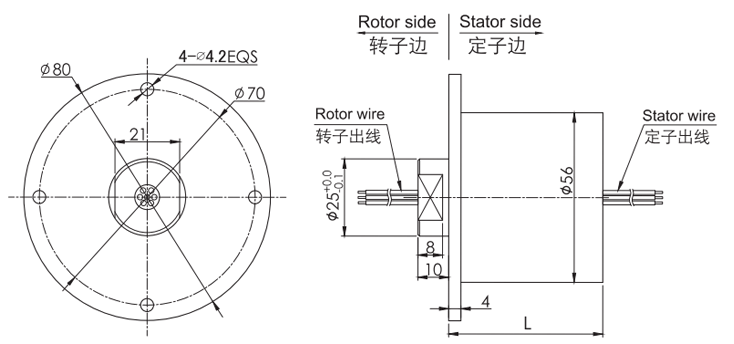

外形图纸
f056F056系列防水导电滑环(外径56mm,IP65) 系列滑环外形图纸
标准型号列表
型号 电流/信号通路数 长度 L(mm)
信号或5A 10A
F056-0210 0 2 57
F056-02S 2 0 57
F056-0310 0 3 60
F056-03S 3 0 60
F056-0410 0 4 62.5
F056-04S 4 0 62.5
F056-0210-02S 2 2 62.5
F056-0610 0 6 68
F056-06S 6 0 68
F056-0210-04S 4 2 68
F056-0810 0 8 73.5
F056-08S 8 0 73.5
F056-0410-4S 4 4 73.5
F056-1010 0 10 79.5
F056-0610-4S 4 6 79.5
F056-1210 0 12 85
F056-12S 12 0 85
F056-0610-6S 6 6 85
F056-1810 0 18 101.5
F056-18S 18 0 101.5
F056-0610-12S 12 6 101.5
F056-1010-08S 8 10 101.5
F056-2410 0 24 118.5
F056-0610-18S 18 6 118.5
F056-1210-12S 12 12 118.5

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

f056系列滑环技术规格参数
机械技术指标
参数 数值
额定转速 参考产品选型等级
工作温度 -40℃∼85℃
防护等级 Ip65,可选IP68
接触材料 参考产品选型等级
壳体材料 铝合金或不锈钢
材料 RoHS 认证
电气技术指标
参数 数值
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG28#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
f056产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 100RPM 1000万转 贵金属
D(工业级) 200RPM 3000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
