超薄扁平盘式滑环

K系列超薄扁平盘式滑环(厚度最薄15.8mm)

盘式滑环全称超薄扁平盘式滑环,也叫饼状滑环,厚度极薄,体积小巧。盘式滑环与过孔、帽式滑环的主要区别就是其超薄扁平结构,厚度最薄可达6mm,能满足大部分需要限制直线间距、可以延伸横向空间的设备中。SNK系列盘式滑环主要用于精密信号传输,也可以混合导电、传输USB、以太网、高清同轴信号等多种信号。目前已在雷达、卫星接收器、测试转台、电气测试设备等精密设备中广泛使用。盘式滑环采用特殊的真空灌注工艺,电刷采用贵金属材料,具有高稳定性,从而保证优良的电气传输性能和旋转性能。

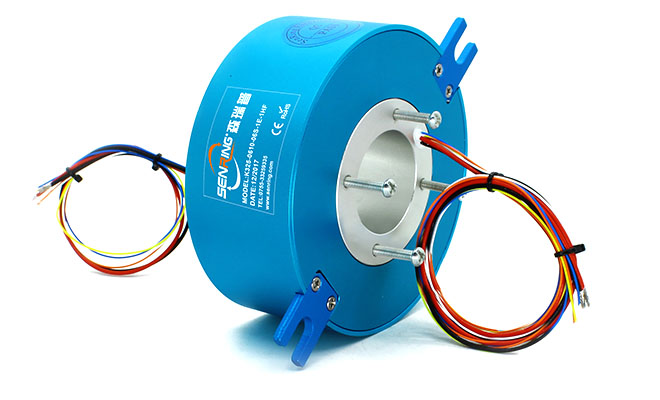

  1. K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 1K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 1

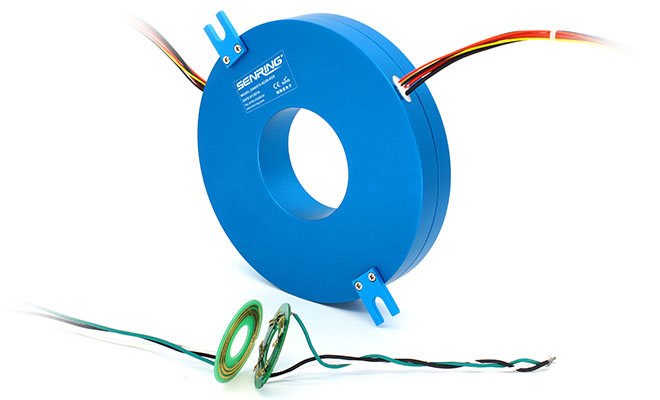

  2. K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 2K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 2

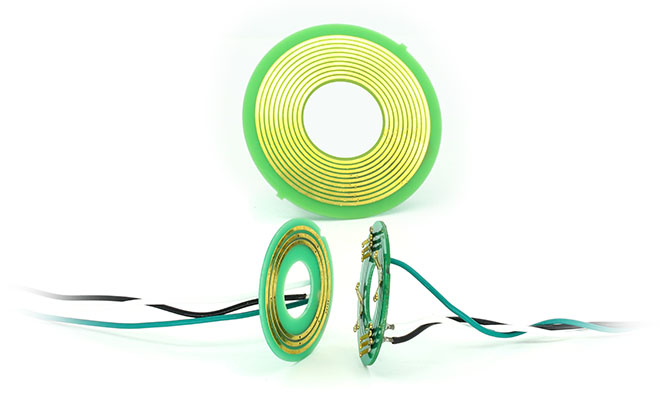

  3. K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 3K系列超薄扁平盘式滑环(厚度最薄15.8mm) image 3
特点
一体化结构,体积小巧,厚度极薄(最薄可达15.8mm);
采用纤维弹片电刷技术,在极低的摩擦力下保证接触可靠;
极低接触电阻,无摩擦碎片;
可以用于精密信号和电源的混可传输;
弹片触点采用贵金属,具有高稳定性,高可靠性。
订购型号说明
  K - 外形 - 内径 - 电流路数 - 信号路数 - 产品等级代码
超薄扁平
盘式滑环
举例说明
2:横向扩展:
厚度不变,
外径变
3:纵向扩展:
厚度可变,
外径不变
举例说明
12:内径12.7mm
25:内径25.4mm
38:内径38.1mm
50:内径50mm
举例说明
0610:表示6路10A电流
1230:表示12路30A电流
举例说明
02S:2路信号
S代表信号线
08S:8路信号
S代表信号线
举例说明
C:通用级(默认)
D:工业级
举例说明

K212-02S:K表示超薄扁平盘式滑环,第一个“2”表示滑环外形为横向扩展(厚度不变,外径变化),“12”表示滑环内径为12.7mm,“02S”表示支持2路信号;

K350-0610-06S:K表示超薄扁平盘式滑环,“3”表示滑环外形为纵向扩展(厚度可变,外径不变),“50”表示滑环内径为50mm,“0610”表示6路10A功率电流,“06S”表示支持6路信号;

型号列表
型号 PDF 内径(mm) 厚度(mm) 环道数(路数)
12.7 20 2∼24
25.4 22 2∼48
38.1 30 2∼24
50 30 2∼48
70 30 2∼48
12.7 15.8∼77.4 2∼24
25.4 17.1∼91.9 2∼24
38.1 17.1∼91.9 2∼24
50 17.1∼91.9 2∼24
80 18.2∼88.6 2∼24

*K系列超薄盘式滑环有多种孔径、外径、厚度规格等参数可选,如果没找到适合您的产品型号, 需要定制滑环厚度、电流路数或者索求方案,请联系森瑞普技术人员。

各环路导线色码表
环码 色码 环码 色码
1 13 白黑
2 14 白褐
3 15 白红
4 16 白橙
5 17 白黄
6 绿 18 白绿
7 19 白蓝
8 20 白紫
9 21 白灰
10 22 黑红
11 粉红 23 黑褐
12 浅蓝 24 透明
