超薄扁平盘式滑环

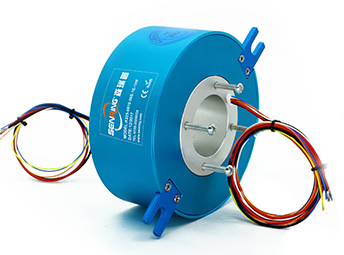

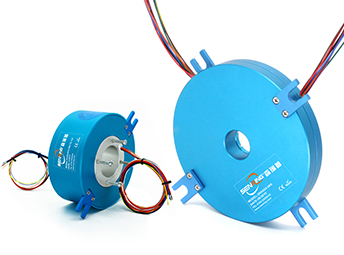

K350系列超薄扁平盘式滑环

内径50mm,外径119mm,厚度可选25.1~91.9mm多种规格

K350系列超薄扁平盘式滑环, 内径50mm,外径119mm,厚度可选25.1~91.9mm多种规格,全铝合金外壳,接触材料采用贵金属+超硬镀金处理,运转稳定,电阻波动小。主要应用在高度空间有限,横向空间基本不受限制的环境中。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
内径50mm,外径119mm;
厚度可选25.1~91.9mm;
接触材料采用贵金属+超硬镀金处理;
运转稳定,电阻波动小;
可以用于精密信号和电源的混可传输;
弹片触点采用贵金属,具有高稳定性,高可靠性。

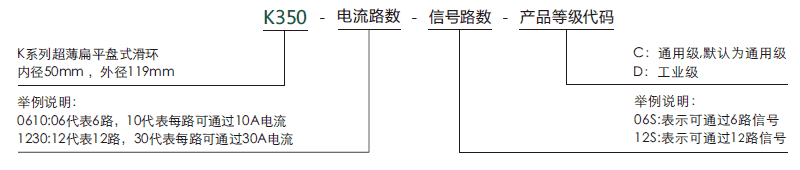

订购型号说明
k350K350系列超薄扁平盘式滑环系列滑环特点

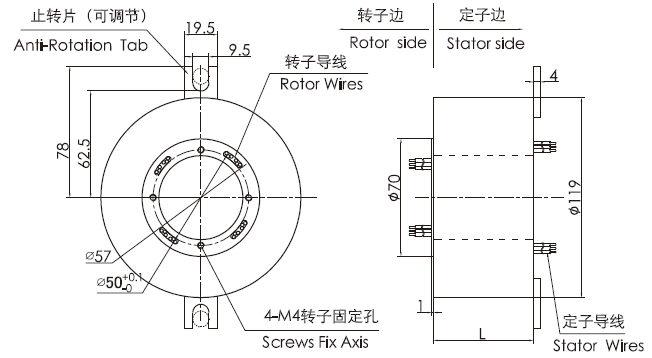

外形图纸
k350K350系列超薄扁平盘式滑环 系列滑环外形图纸
标准型号列表
型号 信号或5A 10A 20A 厚度 L(mm)
k350-02S 2 0 0 25.1
k350-0210 0 2 0 25.1
k350-0210-02S 2 2 0 26.9
k350-0410 0 4 0 26.9
k350-06S 6 0 0 30.7
k350-0610 0 6 0 30.7
k350-0620 0 0 6 30.7
k350-0210-04S 4 2 0 30.7
k350-12S 12 0 0 51.1
k350-1210 0 12 0 51.1
k350-1220 0 0 12 51.1
k350-0610-06S 6 6 0 51.1
k350-0620-06S 6 0 6 51.1
k350-18S 18 0 0 71.5
k350-1810 0 18 0 71.5
k350-0610-12S 12 6 0 71.5
k350-1210-06S 6 12 0 71.5
k350-0810-10S 10 8 0 71.5
k350-24S 24 0 0 91.9
k350-2410 0 24 0 91.9
k350-0610-18S 18 6 0 91.9
k350-1210-12S 12 12 0 91.9

*注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数、信号类型等,请联系森瑞普技术人员。

k350系列滑环技术规格参数
机械技术指标
参数 数值
工作寿命(参考值) 参考产品选型等级
额定转速 参考产品选型等级
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
防护等级 IP51
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
k350产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 60RPM 300万转 贵金属
D(工业级) 200RPM 1000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
