超薄扁平盘式滑环

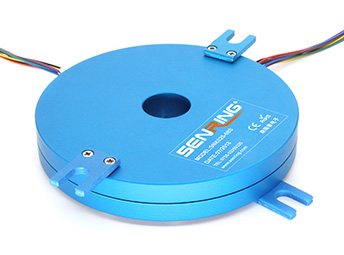

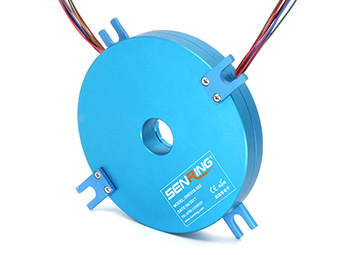

K250系列整体盘式滑环

厚度:30mm

森瑞普K250(K250)系列盘式滑环是一种厚度非常薄的滑环,孔径50mm,厚度30mm,外径从140mm~580mm有多种规格。K250(K250)系列盘式滑环多用于安装空间非常有限、对滑环厚度(高度)有严格限制,可以扩展横向空间的设备中。 盘式滑环采用特殊的真空灌注工艺,电刷采用贵金属材料,具有高稳定性,从而保证优良的电气传输性能和旋转性能。与同类产品相比,森瑞普盘式滑环具有低扭矩、低磨损、低电气噪音、超长寿命等主要特点,标准型号支持2~48路2~20A电流/信号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
滑环厚度(高度):厚度30mm;
孔径:50mm,外径:140mm~580mm;
采用特殊的真空灌注工艺,电刷采用贵金属材料,具有高稳定性;
可混合传输高频信号、控制信号、视频信号等多种信号;
优良的电气传输性能和旋转性能;
低扭矩,低磨损,低电气噪音、超长寿命;

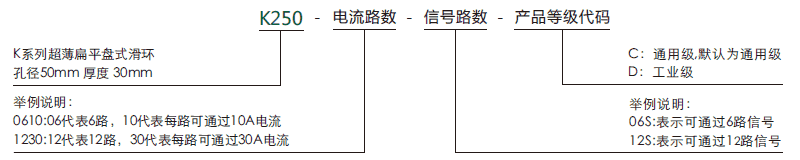

订购型号说明
k250K250系列整体盘式滑环系列滑环特点

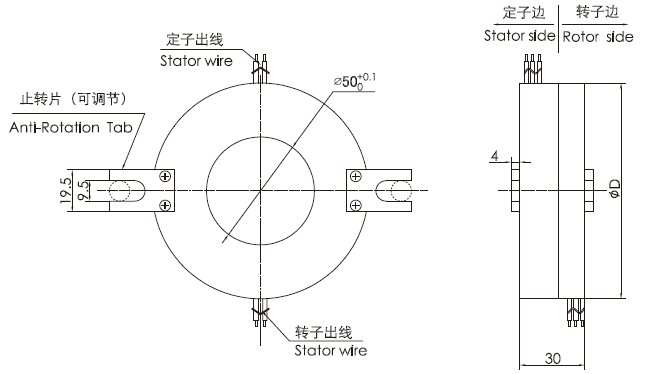

外形图纸
k250K250系列整体盘式滑环 系列滑环外形图纸
标准型号列表
型号 信号或5A 10A 20A 外径(mm)
k250-02S 2 0 0 140
k250-0210 0 2 0 140
k250-0210-02S 2 2 0 156
k250-0410 0 4 0 156
k250-06S 6 0 0 172
k250-0610 0 6 0 172
k250-0620 0 0 6 172
k250-0210-04S 4 2 0 172
k250-12S 12 0 0 220
k250-1210 0 12 0 220
k250-1220 0 0 12 220
k250-0610-06S 6 6 0 220
k250-0620-06S 6 0 6 220
k250-18S 18 0 0 268
k250-1810 0 18 0 268
k250-0610-12S 12 6 0 268
k250-1210-06S 6 12 0 268
k250-0810-10S 10 8 0 268
k250-24S 24 0 0 316
k250-2410 0 24 0 316
k250-0610-18S 38 6 0 316
k250-1210-12S 12 12 0 316
K250-36S 36 0 0 412
K250-48S 48 0 0 508

*注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数、信号类型等,请联系森瑞普技术人员。

k250系列滑环技术规格参数
机械技术指标
参数 数值
工作寿命(参考值) 参考产品选型等级
额定转速 参考产品选型等级
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
防护等级 IP51
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
k250产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 60RPM 300万转 贵金属
D(工业级) 200RPM 1000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
