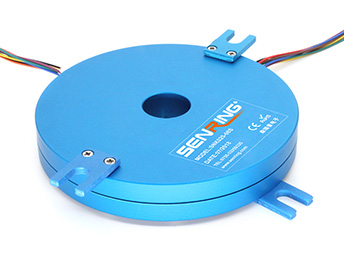

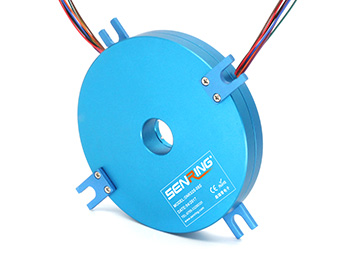

K225（SNK025）系列整体盘式滑环

厚度：22mm

森瑞普K225系列盘式滑环是一种厚度非常薄的滑环，孔径25.4mm，厚度22mm，外径从92mm~460mm有多种规格。K225系列盘式滑环多用于安装空间非常有限、对滑环厚度（高度）有严格限制，可以扩展横向空间的设备中。盘式滑环采用特殊的真空灌注工艺，电刷采用贵金属材料，具有高稳定性，从而保证优良的电气传输性能和旋转性能。与同类产品相比，森瑞普盘式滑环具有低扭矩、低磨损、低电气噪音、超长寿命等主要特点，标准型号支持2~48路2~20A电流/信号。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 滑环厚度（高度）：厚度22mm；; 孔径：25.4mm，外径：92mm~460mm；; 采用特殊的真空灌注工艺，电刷采用贵金属材料，具有高稳定性；; 可混合传输高频信号、控制信号、视频信号等多种信号；; 优良的电气传输性能和旋转性能；; 低扭矩，低磨损，低电气噪音、超长寿命；

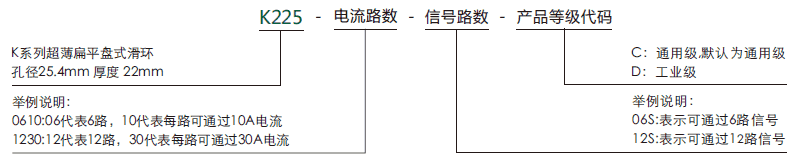

订购型号说明

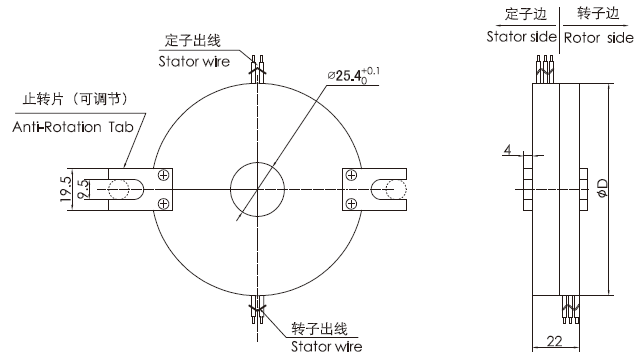

外形图纸

标准型号列表

型号	信号或5A	10A	20A	外径(mm)
k225-02S	2	0	0	92
k225-0210	0	2	0	92
k225-0210-02S	2	2	0	108
k225-0410	0	4	0	108
k225-06S	6	0	0	124
k225-0610	0	6	0	124
k225-0620	0	0	6	124
k225-0210-04S	4	2	0	124
k225-12S	12	0	0	172
k225-1210	0	12	0	172
k225-1220	0	0	12	172
k225-0610-06S	6	6	0	172
k225-0620-06S	6	0	6	172
k225-18S	18	0	0	216
k225-1810	0	18	0	216
k225-0610-12S	12	6	0	216
k225-1210-06S	6	12	0	216
k225-0810-10S	10	8	0	216
k225-24S	24	0	0	268
k225-2410	0	24	0	268
k225-0610-18S	18	6	0	268
k225-1210-12S	12	12	0	268
K225-36S	36	0	0	364
K225-48S	48	0	0	460

*注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数、信号类型等，请联系森瑞普技术人员。

k225系列滑环技术规格参数

电气技术指标
参数	数值
工作寿命(参考值)	参考产品选型等级
额定转速	参考产品选型等级
温度(环境范围)	-30℃∼80℃
湿度(环境范围)	0∼85% RH
接触材料	参考产品选型等级
壳体材料	铝合金
转动扭矩	0.1N.m(+0.03N.m/6路)
防护等级	IP51

电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG#17镀银铁氟龙	AWG#22镀银铁氟龙
导线长度	标准长度300mm (可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

k225产品等级

产品等级代号	最高转速	工作寿命	接触材料
C(通用级)	60RPM	300万转	贵金属
D(工业级)	200RPM	1000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
