伺服电机编码器滑环

伺服电机编码器滑环

森瑞普Z系列伺服电机编码器滑环是专门为伺服电机和伺服电机编码器研发的滑环装置,主要用于给伺服电机供电,并传输编码器信号。内部走线和特殊屏蔽模块设计,杜绝编码器报错误码,丢步率小于万分之二。十多年来,森瑞普电子已累计为西门子、安川、东元、松下以及更多国内外伺服电机产品设计和研发了各种规格的滑环,从未出现报警,停机等情况。目前已形成ZM056、ZM099、ZH30119,ZH70158多个成熟产品系列,标准化产品,适合市面上绝大部分主流伺服电机产品。如需要支持更多伺服电机数量,或对滑环尺寸、孔径、转速有特殊要求,可联系森瑞普进行产品定制。

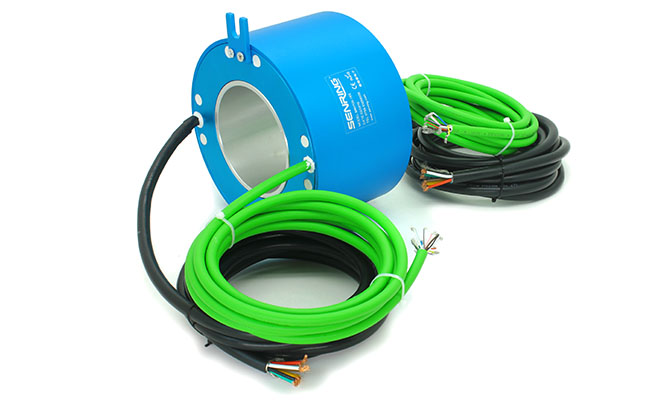

  1. 伺服电机编码器滑环 image 1伺服电机编码器滑环 image 1

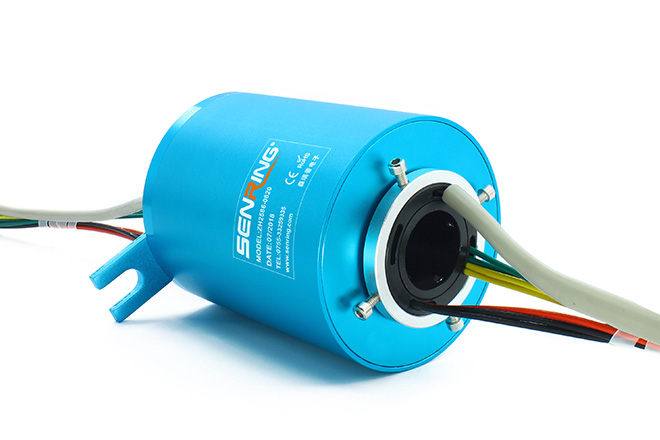

  2. 伺服电机编码器滑环 image 2伺服电机编码器滑环 image 2

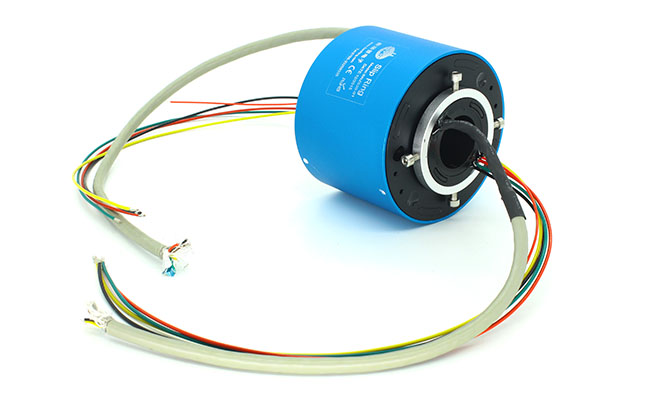

  3. 伺服电机编码器滑环 image 3伺服电机编码器滑环 image 3
特点
有转子法兰安装与通孔安装两种方式可选择;
主要给安川、西门子等伺服电机、编码器等自动化控制系统设计;
可混合其它开关信号和功率线.如Profibus,Profinet...
内部走线和特殊屏蔽模块设计,杜绝编码器报错误码,丢步率小于万分之二;
金-金接触,可靠性极高,多年西门子/海德汉大型控制系统使用经验。
订购型号说明
  Z - 外形尺寸 - 伺服电机数量 - 功率数量 - 信号路数 - 产品等级代号
伺服电机编码器滑环
举例说明
M056:M表示滑环实心无孔,
056表示外径56mm
H30119: H表示滑环中间通孔
30119:表示孔径30mm、外径119mm
举例说明
01:1台伺服电机(包换2根电缆,一根为4芯10A;另一根为6芯屏蔽编码器电缆)
02: 2台: 03: 3台,以此类推
举例说明
0610:6路,每路10A电流
1230:12路,每路30A电流
举例说明
06S:06代表6路,S代表信号线
12S:12代表12路,S代表信号线
举例说明
C:通用机(默认为通用级)
D:工业级
H:最高端
举例说明

ZM056-01-0610:1台伺服电机编码器滑环,另外还有6路10A电流功率线,实心无孔,外径56mm

ZH30119-04-1210-12S:4台伺服电机编码器滑环,另外还有12路10A电流功率线,12路信号线,孔径30mm,外径119mm

注:N个10A电流环并起来可作为1路N*10A电流使用:比如:2环10A并起来可作为1路20A使用

型号列表
型号# PDF 内径 外径 伺服电机数量 最大线路数
实心无孔 56mm 1~4台 24路
实心无孔 99mm 1~8台 120路
30mm 119mm 1~8台 96路
70mm 158mm 1~6台 72路

*如果没有找到适合您的产品型号, 需要定制滑环或者索求方案,请联系森瑞普技术人员。

各环路导线色码表
环码 色码 环码 色码
1 13 白黑
2 14 白褐
3 15 白红
4 16 白橙
5 17 白黄
6 绿 18 白绿
7 19 白蓝
8 20 白紫
9 21 白灰
10 22 黑红
11 粉红 23 黑褐
12 浅蓝 24 透明
