伺服电机编码器滑环

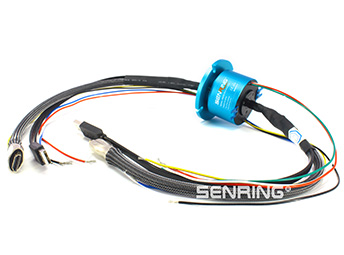

ZM056系列自动化伺服电机/编码器集电环

实心无孔,外径:56mm,支持1~4台伺服电机+1~24路电

森瑞平ZM056系列伺服电机编码器滑环集电环支持1~4台伺服电机在360度旋转平台上同时工作,主要给安川、西门子、三菱、松下等伺服电机传输编码器信号和控制信号,兼容所有国产伺服电机自动化系统。十几年西门子/海德汉等大型控制系统使用经验,性能稳定,可靠性极高,从未出现报警,停机等情况。内部走线和特殊屏蔽模块设计,可完全杜绝编码器报错误码,丢步率小于万分之二。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
实心无孔,外径:56mm,转子法兰设计,端面安装;
支持1~4台伺服电机同时工作,可混合1~24路功率/信号线;
专门为安川、松下、三菱、西门子等伺服电机而设计的,适用于各种进口和国产伺服电机和步进电机;
内部走线和特殊屏蔽模块设计,杜绝编码器报错误码,丢步率小于万分之二;
金-金接触,可靠性极高,多年西门子/海德汉大型控制系统使用经验。

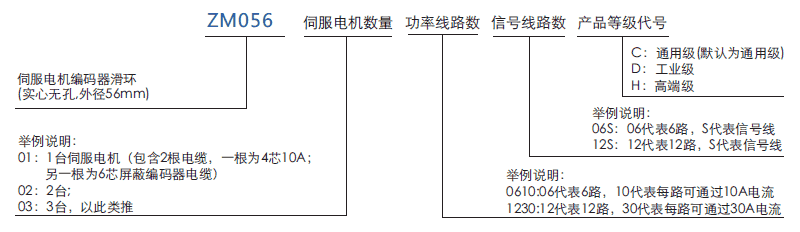

订购型号说明
zm056ZM056系列自动化伺服电机/编码器集电环系列滑环特点

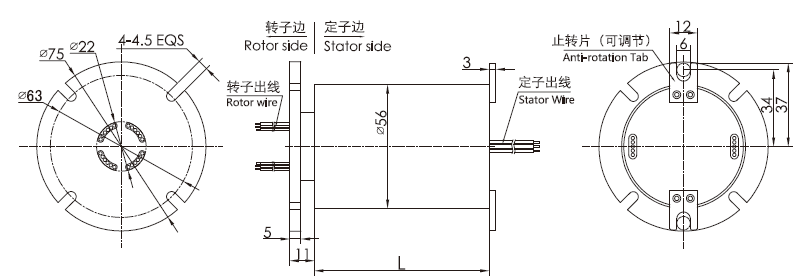

外形图纸
zm056ZM056系列自动化伺服电机/编码器集电环 系列滑环外形图纸
标准型号列表
型号 伺服电机数量 电流路数(10A) 信号路数(5A) 长度(Lmm)
ZM056-01 1 0 0 55
ZM056-01-06S 1 0 6 71.5
ZM056-01-12S 1 0 12 88.5
ZM056-01-24S 1 0 24 122
ZM056-01-1210-12S 1 12 12 122
ZM056-02 2 0 0 88.5
ZM056-02-06S 2 0 6 105
ZM056-02-12S 2 0 12 122
ZM056-02-24S 2 0 24 156
ZM056-02-1210-12S 2 12 12 156
ZM056-03 3 0 0 122
ZM056-03-06S 3 0 6 122
ZM056-03-12S 3 0 12 138.8
ZM056-03-24S 3 0 24 172.4
ZM056-03-1210-12S 3 12 12 172.4
ZM056-04 4 0 0 138.8
ZM056-04-06S 4 0 6 155.6
ZM056-04-12S 4 0 12 172.4
ZM056-04-24S 4 0 24 200.4
ZM056-04-1210-12S 4 12 12 200.4

*备注:1台伺服电机(包含两根电缆,一根为4芯10A,另一根为6芯屏蔽编码器电缆)

zm056系列滑环技术规格参数
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m+0.03N.m/6路
防震级别 MIL-STD-810E
材料 RoHS 认证
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 动力线AWG#16 6芯屏蔽电缆或AWG#22
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
丢步率 小于万分之二
CE 认证
zm056产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
H(高端级) 1000RPM 1.5亿转 金合金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
