防尘防水滑环引电器

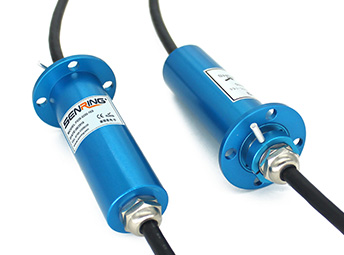

F038系列防尘防水滑环引电器

防护等级:IP68,实心无孔,外径38mm

森瑞普F038系列防水滑环,滑环外径38mm,防水等级可达IP68,可用于海底300米以内360度旋转导电和传输各种信号。外壳采用不锈钢材料,耐腐蚀、耐酸碱,可在各种恶劣的环境中稳定工作,专门用于专门船舶、油井、潜水器等设备中导电或传输视频及各种控制信号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
防水等级为IP68,可用于水下300米处稳定工作;
滑环外径38mm,长度113~116mm;
支持2~56路2A~50A电流/信号;
外壳采用不锈钢材料,耐腐蚀、耐酸碱,可在各种恶劣的环境中稳定工作;

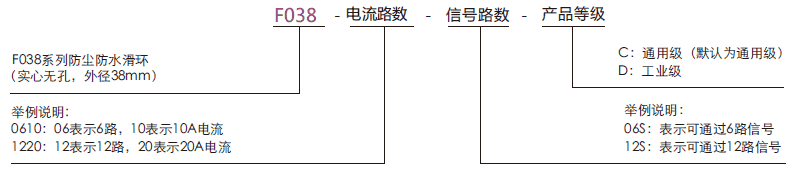

订购型号说明
f038F038系列防尘防水滑环引电器系列滑环特点

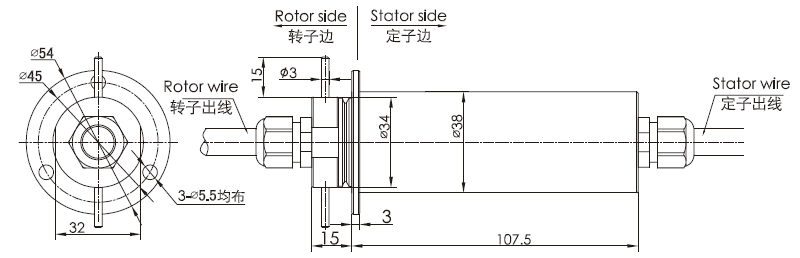

外形图纸
f038F038系列防尘防水滑环引电器 系列滑环外形图纸
标准型号列表
型号 电流/信号通路数 长度 L(mm)
2A 5A 10A 20A
F038-0430 0 0 4 0 107.5
F038-0620 0 6 0 0 107.5
F038-0250 0 0 0 2 107.5
F038-36S 36 0 0 0 107.5
F038-56S 56 0 0 0 107.5

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

f038系列滑环技术规格参数
机械技术指标
参数 数值
额定转速 参考产品选型等级
工作温度 -40℃∼85℃
防护等级 IP68
接触材料 参考产品选型等级
壳体材料 不锈钢
材料 RoHS 认证
电气技术指标
参数 数值
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥500MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG28#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
f038产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 100RPM 1000万转 贵金属
D(工业级) 200RPM 3000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
