防尘防水滑环引电器

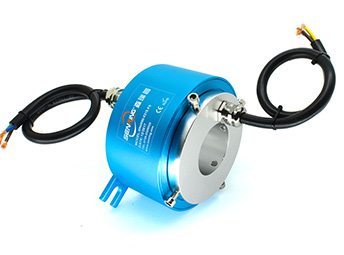

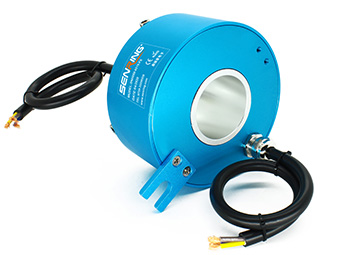

FH2586系列防尘防水滑环引电器

防护等级:IP65,可选IP68,内径25.4mm,外径86mm

FH2586系列防尘防水滑环引电器,内径25.4mm,外径86mm,防护等级可达IP68,是森瑞普专门为水下工作环境研发的一款360度旋转导电滑环。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
专门为水下和恶劣环境设计;
工业级别产品,定子法兰,IP65、P68可选;
可定制组合传输USB、以太网、光纤等多种信号;
金-金接触,采用进口密封和军工级电镀处理;
外壳采用不锈钢材料,耐腐蚀、耐酸碱、更好的保护作用。

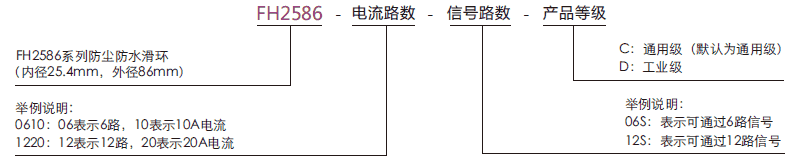

订购型号说明
fh2586FH2586系列防尘防水滑环引电器系列滑环特点

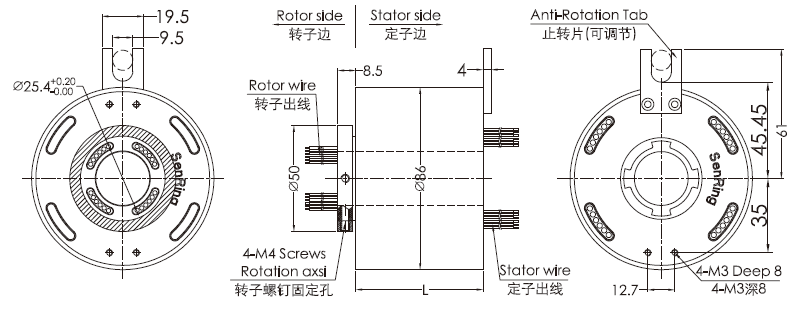

外形图纸
fh2586FH2586系列防尘防水滑环引电器 系列滑环外形图纸
标准型号列表
型号 电流/信号通路数 长度 L(mm)
信号或5A 10A
FH2586-02S 2 0 56
FH2586-0210 0 2 56
FH2586-03S 3 0 60
FH2586-0310 0 3 60
FH2586-06S 6 0 72
FH2586-0210-04S 4 2 72
FH2586-0410-02S 2 4 72
FH2586-0610 0 6 72
FH2586-12S 12 0 96
FH2586-0210-10S 10 2 96
FH2586-0310-09S 9 3 96
FH2586-0610-06S 6 6 96
FH2586-0810-04S 4 8 96
FH2586-1010-02S 2 10 96
FH2586-1210 0 12 96
FH2586-18S 18 0 120
FH2586-0210-16S 16 2 120
FH2586-0410-14S 14 4 120
FH2586-0610-12S 12 6 120
FH2586-0810-10S 10 8 120
FH2586-1010-08S 8 10 120
FH2586-1210-06S 6 12 120
FH2586-1410-04S 4 14 120
FH2586-1610-02S 2 16 120
FH2586-24S 24 0 144
FH2586-0410-20S 20 4 144
FH2586-0610-18S 18 6 144
FH2586-1210-12S 12 12 144
FH2586-1810-06S 6 18 144
FH2586-2410 0 24 144
FH2586-30S 30 0 168
FH2586-0610-24S 24 6 168
FH2586-1210-18S 18 12 168
FH2586-1810-12S 12 18 168
FH2586-2410-06S 6 24 168
FH2586-3010 0 30 168
FH2586-36S 36 0 192
FH2586-0610-30S 30 6 192
FH2586-1210-24S 24 12 192
FH2586-3610 0 36 192
FH2586-42S 420 216 216
FH2586-0610-36S 36 6 216
FH2586-1210-30S 30 12 216
FH2586-48S 48 0 240
FH2586-0610-42S 42 6 240
FH2586-1010-38S 38 10 240
FH2586-1210-36S 36 12 240
FH2586-1810-30S 30 18 240
FH2586-2410-24S 24 24 240
FH2586-60S 60 0 288
FH2586-0610-54S 54 6 288
FH2586-1010-50S 50 10 288
FH2586-1210-48S 48 12 288
FH2586-72S 72 0 336

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

fh2586系列滑环技术规格参数
机械技术指标
参数 数值
额定转速 参考产品选型等级
工作温度 -40℃∼85℃
防护等级 Ip65,可选IP68
接触材料 参考产品选型等级
壳体材料 铝合金
材料 RoHS 认证
电气技术指标
参数 数值
额定电压 0∼690VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 800VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
CE 认证
fh2586产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 100RPM 1000万转 贵金属
D(工业级) 200RPM 3000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
