光毓机电DM系列云台电机如何选择滑环?安装滑环方式?

2018-10-04 22:31森瑞普滑环
森瑞普M系列云台电刷滑环可适配于光毓机电DM系列包括DM28/DM40/DM50/DM70/DM90等各种云台电机,不同的云台电机规格,根据使用的滑环的法兰样式,可以有多种滑环安装方式。根据不同的云台的类型,选用的滑环规格也是不一样的。

森瑞普M系列云台电机信号滑环有多种信号路数和外径尺寸,不同的规格可完美的适用于光毓机电DM系列各个云台驱动电机,如DM28、DM40、DM50、DM70、DM90等。

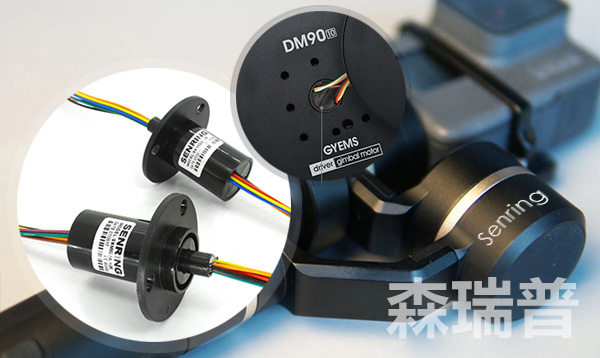

云台电机电刷滑环

DM系列云台电机有什么作用

光毓机电DM系列是个集成驱动模块的微型伺服电机,主要用于给运动相机、稳拍器及各种工业级电影机提供驱动服务,也就为云台提供各种伺服控制用。

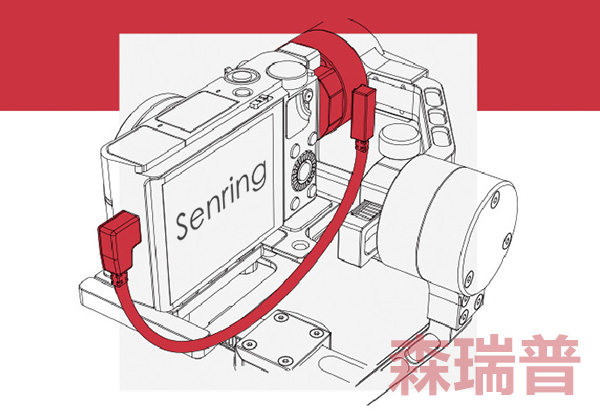

云台电机在云台相机中的作用
云台电机在云台相机中的作用

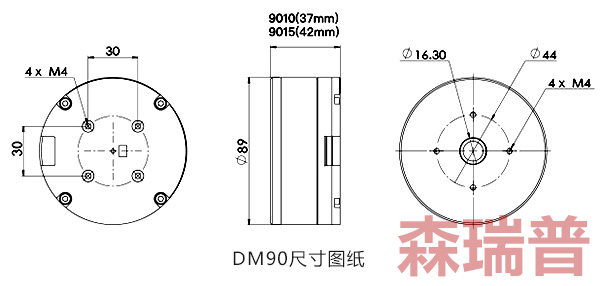

DM90尺寸图纸
DM90尺寸图

DM云台电机如何选择滑环

DM云台电机有DM28、DM40、DM50、DM70、DM90等多个系列,不同的系列孔径大小不一样,分别支持的M系列滑环从M079~M220多个微型滑环规格。至于选择哪个,要根据云台电机的中心孔径和滑环的外径尺寸匹配就可以,比如DM50系列(DM5005/DM5010/DM5015)可以使用森瑞普M012系列小型滑环,DM90系列(DM9010/DM9015)可以使用M155系列,如M155-24。

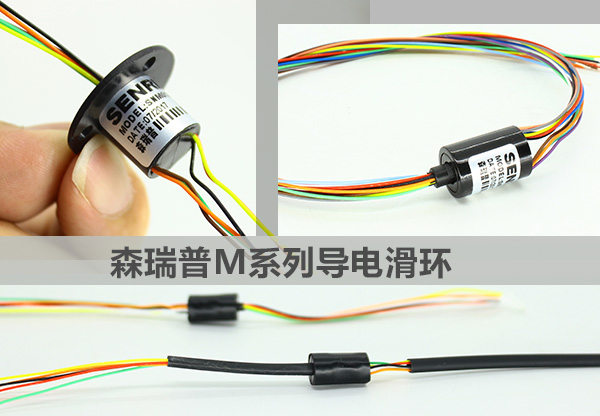

云台电刷滑环型号列表
云台电刷滑环部分型号参考

DM云台电机安装滑环方式

DM云台电机有设计空心孔可用来安装M系列微型帽式电刷导电滑环,安装方式根据滑环的法兰样式,可以直接塞进去,或者法兰固定。下面以DM90系列为例,以图文的方式展示森瑞普M155-24(无法兰规格)的安装。

DM90云台电机滑环安装效果图
DM90云台电机滑环安装效果图
M155-24系列滑环在DM90中的安装效果
森瑞普M155-24系列滑环在DM90中的安装效果
