圆盘上安装气电一体滑环让气缸和加热板360度旋转的工作原理

2018-08-26 16:31森瑞普滑环

森瑞普气电一体滑环与普通气滑环电滑环有什么不同?有这么一个装置,360度旋转的圆盘,上面有安装气缸和加热板,气缸和加热板是随着圆盘一起旋转的。转盘上设备的工作原理这样的,由于加热板需要定时的往下压,以便对给转盘上的工件解热,但加热板自己不会动,气缸的作用就是让加热板能够下压和回收了。客户在设计完他的方案后,发现传统的方案会导致绕线和气管无法旋转。

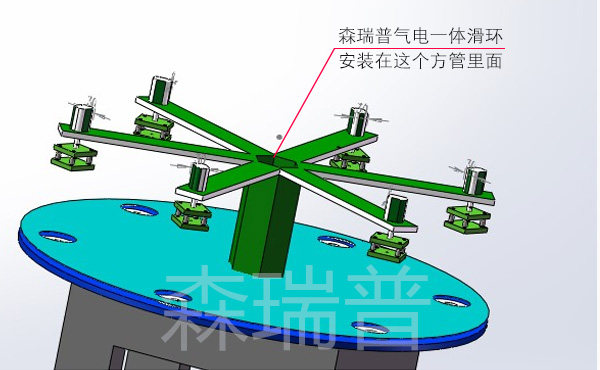

转盘上的气缸和加热板

至于气滑环、电滑环、气电一体滑环工作原理,前两种分别是用来360度旋转传输气体(包括各种液体)、电流,而气电一体是将气滑环和导电滑环合二为一。根据客户的设计,他需要将森瑞普气电一体旋转接头安装在圆盘下面的方管内,下面这种安装方式非常适合他。

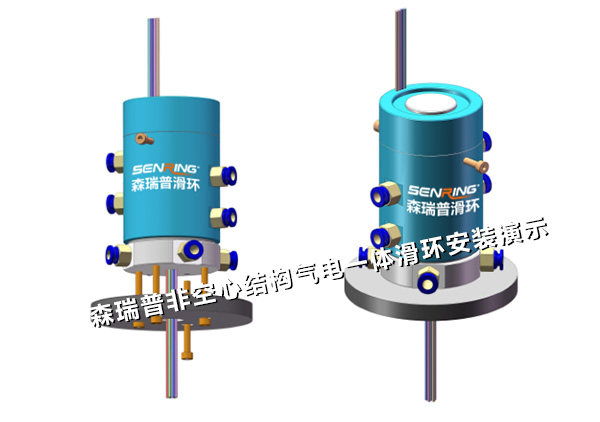

森瑞普气电一体滑环安装方式

上面图片展示的是实心无孔规格的电气一体滑环,客户也可以旋转中心通孔的规格。空心规格的工作原理和实心的是一样的,只是多了个中心孔。安装的时候只需要将滑环套在方管上,固定螺丝就可以了。

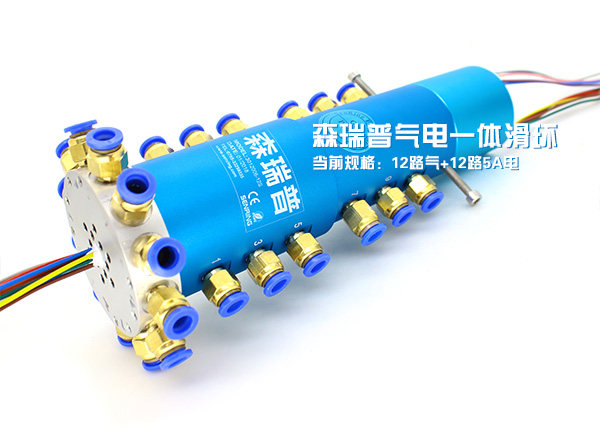

森瑞普12路气电一体导电滑环

部分气电一体滑环实物展示

下面是部分气滑环和气电一体滑环的实物图片展示,如果需要更多方案,可以进入气电旋转接头板块查看,如需定制,可以与森瑞普技术人员联系。
森瑞普气电一体导电滑环

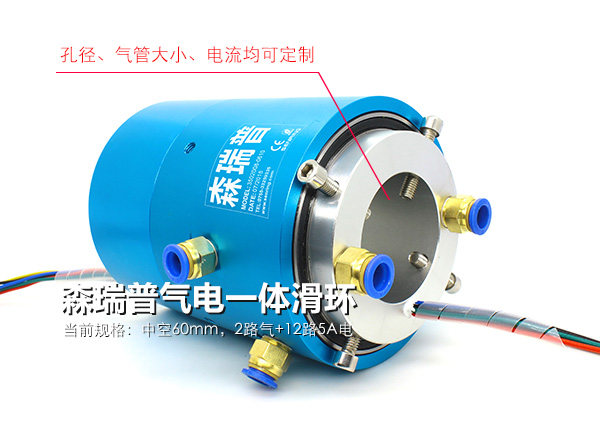

森瑞普中空规格气电一体导电滑环
