森瑞普SNH系列过孔导电滑环安装方法

2011-03-12 06:17森瑞普滑环

过孔滑环又叫空心轴滑环,是一个中间带孔结构的旋转导电装置。这个系列的滑环通常用在某些有旋转轴的装置中,将旋转装置的轴放入滑环的中心孔,然后在对滑环的止转片进行固定即可。下面以H80158-0610(孔径80mm,可以传递6路10A电流))为例进行简要说明,


森瑞普H80158-0610过孔导电滑环实物结构图

01

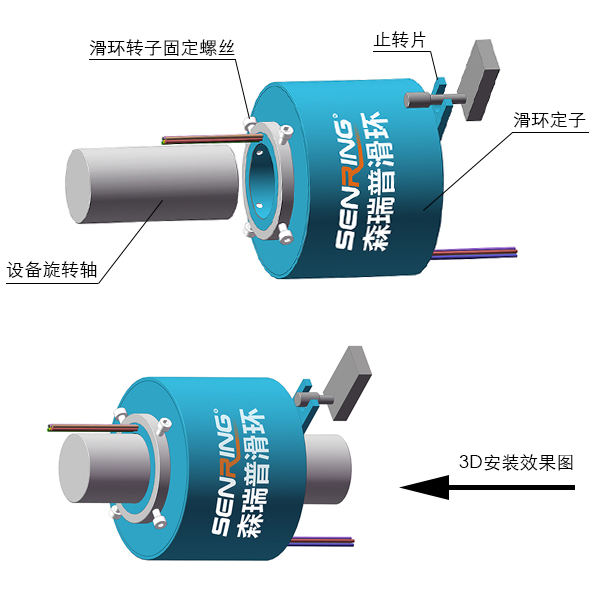

有止转片和定位螺丝滑环安装方法(3D结构演示)

下面通过3D结构图来演示森瑞普H系列过孔滑环的安装方法,假设滑环安装到A设备上:

  • 1、将滑环要安放在A设备的旋转轴上;
  • 2、固定滑环转子部分:用6角螺丝刀拧紧滑环转子的4个螺丝,使滑环的转子能随A设备的旋转轴一起转动;
  • 3、固定滑环定子部分:拧紧滑环止转片的螺丝,使滑环的定子固定在A设备上,并始终保持固定状态。

森瑞普过孔导电环3D安装图

02

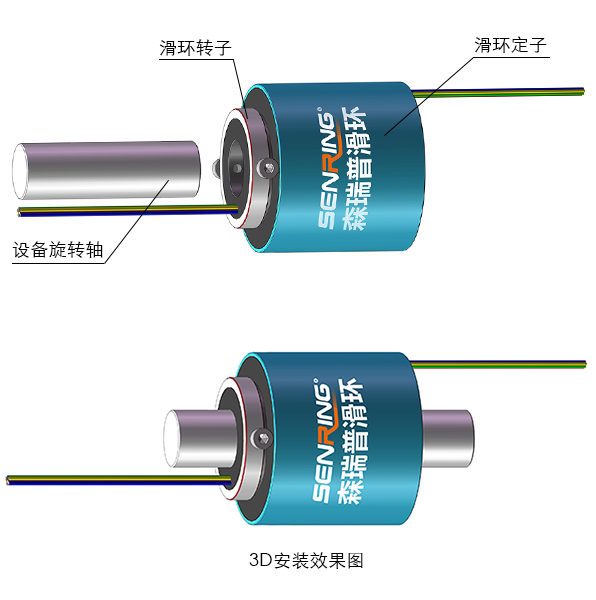

无止转片滑环安装方法

部分微型过孔滑环,尺寸小,扭矩也非常小,安装时,只需固定转子和定子部位的出线即可,也可以将滑环外壳与设备固定。

  • 1、将滑环要安放在A设备的旋转轴上;
  • 2、固定滑环转子部分出线;
  • 3、固定滑环定子部分出线。

森瑞普过孔导电环3D安装图

03

过孔导电环工作原理

下面通过3D结构图来演示森瑞普H系列过孔滑环的安装方法,假设滑环安装到A设备上: H系列过孔滑环与其它系列的产品的工作原理是一样的,它自身是不会转动。将其安装在某些需要360旋转的装置上,当装置转动的时候,装置的转动轴就带动滑环转动,从而起到360旋转导电(也可以传输USB、光纤、控制信号等各种信号)。

04

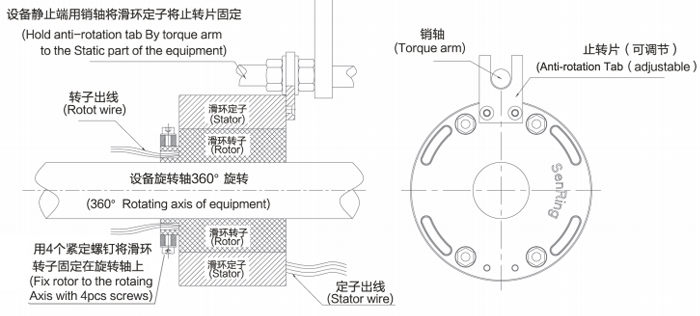

H系列过孔导电滑环安装图纸

这里以H系列标准型号滑环为例进行说明,其它定制型号可以参考安装。

安装说明:滑环有转子和定子,用于在旋转装置上进行固定,有些时候由于转子与定子在安装时难以保证同心,建议用四个紧定螺钉将其固定在旋转装置的旋转轴上,设备静止端的销子插入止转片即可,千万不要强行固定止转片,否则会导致滑环损坏或达不到预期的寿命。

森瑞普过孔滑环3D安装图
