单通路中空气电网线编码器热电偶信号一体定制滑环:Q86010-31

今天是国庆节,大家都出去玩了,作为宅男的我,没啥地方可去了。为大家分享一款气电网线编码器和热电偶信号一体的滑环,产品型号为Q86010-31-71983*,该型号滑环的作用就是实现360度旋转同时传输气液介质和编码器、千兆以太网、热电偶等电信号。

由于今天是在家休息,这款滑环其实在国庆前就已经给客户安装了,滑环设计和安装图纸以及产品技术资料在厂里。那么先一睹为快吧,直接上图了。

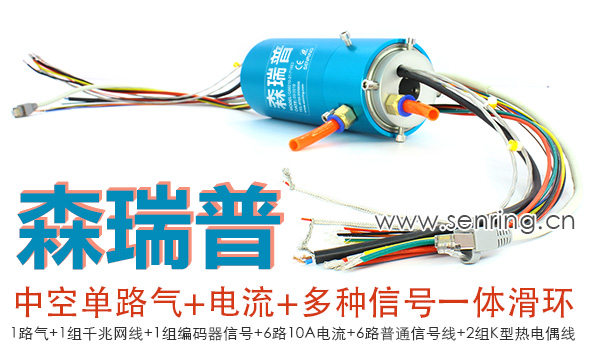

单通路中空气电网线编码器K型热电偶信号线一体定制滑环
单通路中空气电网线编码器K型热电偶信号线一体定制滑环

Q86010-31-71983中空气电信号一体滑环主要作用和功能如下

从滑环图片上看不出尺寸大小,但它的中心孔径是30mm,支持以下功能:
1、1路气:用于360度旋转传输气体介质,也可以是水、油等液体介质,接口为1分牙,可以用6mm和8mm的管子。如果需要更多气液通路或者更大的管子尺寸,都是没问题的。
2、1组千兆网线:与普通的千兆网线是一样的功能和作用,不作更多介绍了。
3、1组编码器信号线,3芯带屏蔽,至于是为哪种编码器设计的,要后面看图设计资料才知道了。
4、6路15A电流+6路普通信号线:主要用于提供功率电流,并传输控制信号等信号。
5、2组K型热电偶线,它的作用是用于检测温度时传输温度信号,如果需要PT100都是没问题的。
6、没有6了,这个只是森瑞普的一个普通的定制气电一体滑环,它属于中空导电滑环的一种,用于有旋转轴的设备中传输气液电信号介质。如果需要改变安装方式,或者改变参数,或者定制其它规格,比如千兆网线要2组,气管要多通道,需要更大管子等,都可以联系我们。
