森瑞普2系列大电流滑环安装方法

2016-08-29 04:23森瑞普滑环

森瑞普大电流滑环是专门大功率设备研发的,可选50A、100A、250A、500A、1500A、3000A等多种规格,也可 以电流与信号组合,安装方便,重量轻,载流大。非常适合应用于焊接、电镀等行业。

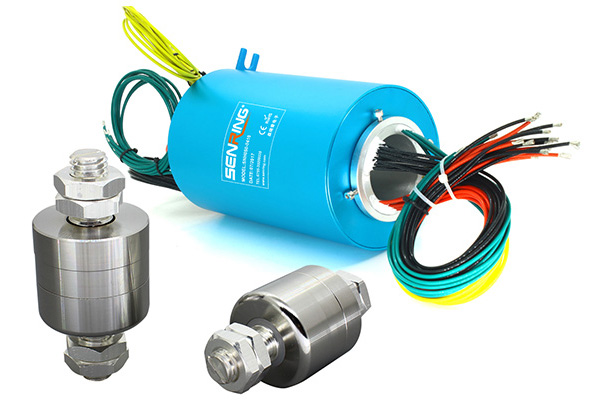

森瑞普大电流滑环实物展示

01

水银导电滑环安装方法(安装图纸)

森瑞普大电流滑环有多种外形结构,下面俩种是比较常见的规格,安装方式如下:

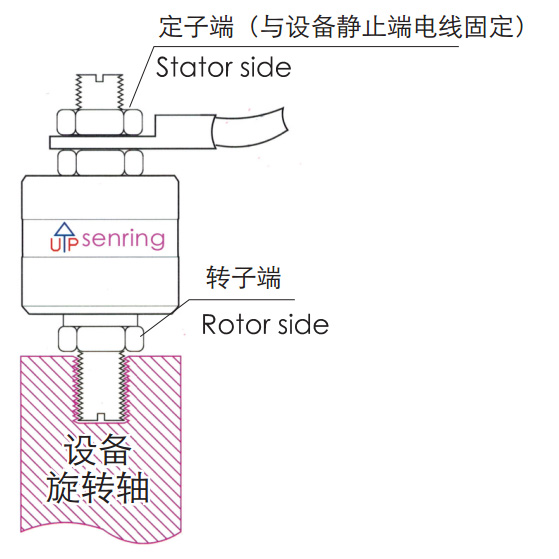

  • 转子端和定子端均为外螺纹的安装方法:
  • 1.将转子端顺时针方向拧进设备旋转内螺纹孔内,固定转子端的螺丝,使之与设备旋转轴卡紧。
  • 2.通过滑环定子端的螺丝将滑环定子端与设备静止端的电线连接。

森瑞普光纤滑环3D安装图

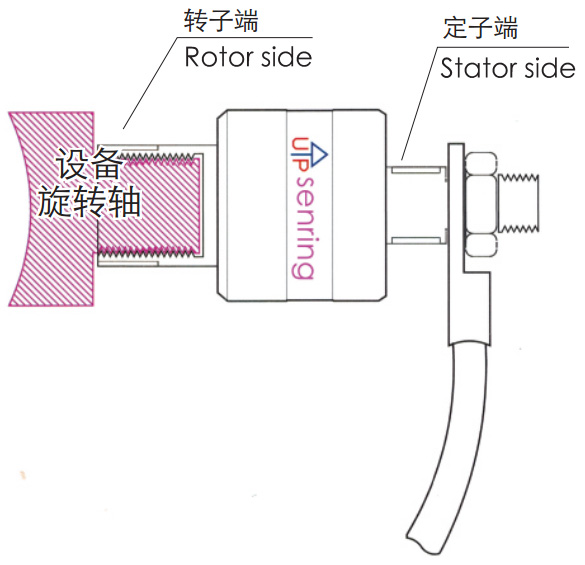

  • 转子端为外螺纹,定子端为外螺纹的安装方法:
  • 1.将转子端拧进设备旋转轴的外螺纹柱上,并拧紧。
  • 2.通过滑环定子端的螺丝将滑环定子端与设备静止端的电线连接。

森瑞普光纤滑环3D安装图
