强、弱电多种信号组合(定制滑环)

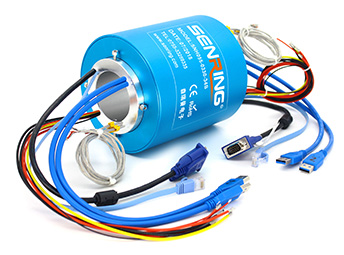

BH2599系列强弱电工业总线信号定制滑环

孔径:25.4mm,外径99mm,最大线路数96路

BH2599系列宽频总线滑环是森瑞普的一个过孔导电滑环定制型号,滑环孔径25.4mm,外径99mm,是在标准过孔滑环SNH025的基础上增加各种数据、信号的组合。也就是说BH2599滑环不仅可以导电(2A、5A、10A、20A、30A等各种大小的电流),还可以组合传输各种数据、视频、音频、控制信号等, 可以稳定无错传输100M/1000M以太网、HDMI、HD-SDI高清信号、RS-232、RS-485、RS-422、Profibus总线信号等各种信号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
孔径:25.4mm,外径99mm,最大线路数96路;
可以无错传输高速率数据;
稳定传输RS-232、RS-485、RS-422、VGA等各种信号;
稳定传输Profibus、LonWorks、CanBus、DeviceNet、ControlNet等各种总线信号;
混合传输USB、HDMI、千兆以太网、光纤、VGA、DVI、同轴射频(高频)等信号;
稳定传输以太网(10M / 100M / 1000M BaseT)数据;
订购型号说明
bh2599BH2599系列强弱电工业总线信号定制滑环系列滑环特点
弱电信号类型代码

F - 100兆网线信号(10, 100 BaseT Ethernet) - RJ45 (4通路)

E - 1000兆网线信号(1000 BaseT Ethernet) - RJ45 (9通路)

P - Profibus总线信号(Profibus - 4-Pin D-Sub) (4通路)

C - CanBus总线信号(CanBus - 4-Pin D-Sub) (4通路)

D - Device Net - 5 Pin Micro Change (5通路)

T - Control Net - 75 Ω BNC (4通路)

V - VGA (9通路)

H - HDMI (19通路)

U - USB 2.0 (5通路)

Q - 同轴电缆信号(Coax - 75 Ω BNC)(2通路)

R - RS485通信线(3通路)

R1 - RS422通信线(5通路)

R2 - RS232通信线(10通路)

C - CanBus总线信号(CanBus - 4-Pin D-Sub) (4通路)

B - 伺服编码器信号(8通路)

E1 - 工业以太网Ethernet总线数据(9)

外形图纸
bh2599BH2599系列强弱电工业总线信号定制滑环 系列滑环外形图纸
bh2599系列滑环技术规格参数
通路数 2~96路(取决于订购型号)
电压范围 0∼690 VDC/VAC
外壳材质 铝合金
工作寿命 >8000万转(视工作转速、环境而定)
动态电阻变化值 <10mΩ
耐压强度 800VDC@50Hz
绝缘强度 1000MΩ@600VDC
工作温度 -40℃ ∼ 80℃
防震级别 MIL-STD-810E
材料 RoHS 认证
电流 信号(2A),10A/每路
最高转速 连续旋转250转/分钟,间歇旋转1000转/分钟
扭矩 0.1N.m;+0.03N.m/6路
接触材料 贵金属:金-金
电阻值 <20mΩ毫欧
(AWG16#,300mm)
导线规格 UL Teflon@Awg22,Awg16
导线线长 300mm
防护等级 IP51
工作湿度 10% ∼ 85% RH
CE 认证
