水银滑环

";

A1M5系列水银滑环(1路50A电流)

支持1路,每路50A电流

森瑞普A1M5系列水银滑环,也叫1路50A水银旋转接头,转矩70x10-3Nm,可以通过1路50A电流,不存在磨损的问题,具有免维护,比传统滑环更耐用的优点。不仅可以传输50A大电流,还支持微小的电压,电流,EMF,热电偶,Straingauge,影音讯号,高频,电脑讯号及电气连接。

INSTALLATION 产品手册 3D模型

在线咨询

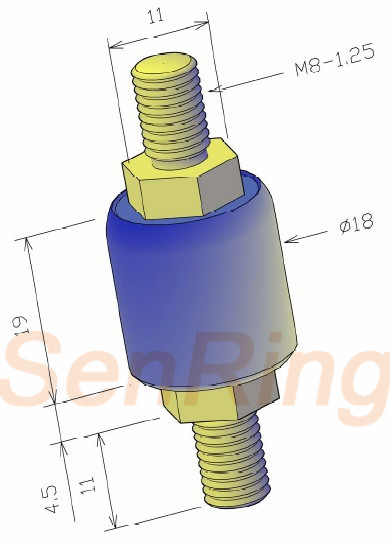

规格图纸
a1m5A1M5系列水银滑环(1路50A电流)系列水银导电滑环图纸

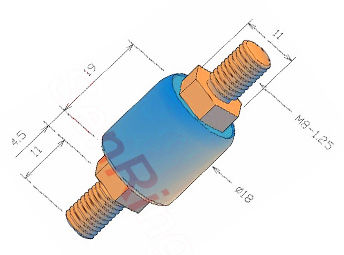

安装方式
a1m5安装方式
技术规格参数
型号 极数 电流 耐压 最高频率 接触电阻 最大转速 工作温度 转矩 绝缘电阻
A1M5 1 pole 50A -- 200 <1mΩ 1800 -29℃~60℃ 70 --
应用领域

森瑞普A1M5系列水银滑环(1路50A电流)滑环采用特殊的密封材料、绝缘和导电技术制成,由铝合金或不锈钢制成,可以360度旋转导电,或传输各种信号,例如:微小电压、EMF、热电偶、应变仪、音频和视频信号、高频、电脑信号及电气连接。

Caution

1、使用温度不超过60℃,周围温度+自身发热(旋转+通电)。 2、垂直方向安装时,要保持 U P 向上,保存时亦需保持向上。 3、安装旋转连接器于轴心时不可偏心,装上止扣螺丝时最好采用3点止扣方式。 4、不可对旋转连接器本身或者铜端子焊接加热。 5、专用的连接端子不可重覆使用多次。 6、旋转体如震动会降低使用寿命。 7、此连接器可以于外壳或者塑料部分装入轴心固定后,再以插入端子电线拉住转动部即可,一头固定于轴心,一头浮拉于外固定部,但决不可以承受重量。 以上事项如不遵守会对旋转连接器产生不同程度的损坏或者降低使用寿命。
