100M/1000M以太网滑环

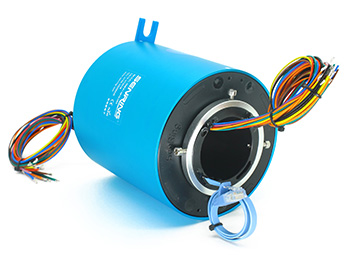

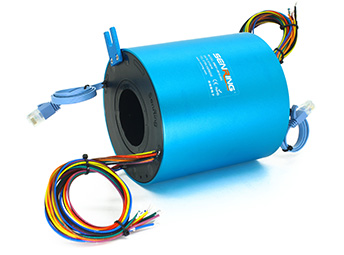

EH50119-02系列2通路千兆以太网滑环

1组千兆网线+1~56路功率电流/信号

森瑞普EH50119-02系列千兆以太网滑环可以360度旋转传输2通路千兆以太网信号的整体式精密导电滑环,滑环孔径50mm,外径120mm,能混合传输1~26路电流/信号,可混合USB、HDMI等其它信号。与市面同等规格产品相比,具有传输稳定,不丢包,不串码,回损小,插入损耗小等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
标准RJ45接头,可选RJ45母头;
稳定传输2通路千兆以太网信号;
主要能传输以太网(10M / 100M / 1000M BaseT);
也可与电流通道或者气液旋转接头共同工作;
可混合传输1~48路功率/电流/信号;
滑环孔径:50mm,外径:120mm;
具有传输稳定、不丢包、不串码、回损小、插入损耗小等优点;

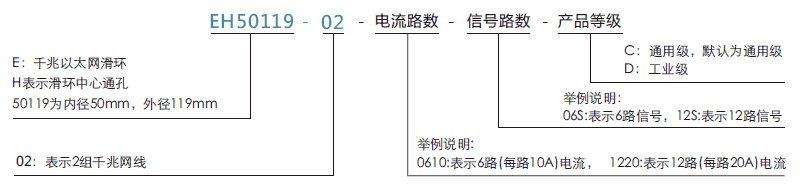

订购型号说明
eh50119-02EH50119-02系列2通路千兆以太网滑环系列滑环特点

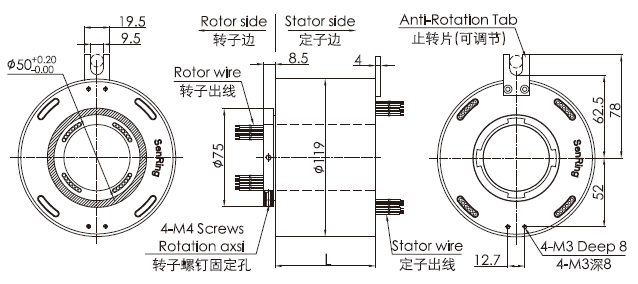

外形图纸
eh50119-02EH50119-02系列2通路千兆以太网滑环 系列滑环外形图纸
标准型号列表
型号 功率/电流通路数 千兆以太网 长度 L(mm)
信号(0∼2A) 功率(10A) 功率(20A)
EH50119-02-02S2002100
EH50119-02-02100202100
EH50119-02-08S8002124
EH50119-02-08200002124
EH50119-02-0410-04S4402124
EH50119-02-14S14002148
EH50119-02-141001402148
EH50119-02-20S22002172
EH50119-02-26S26002196
EH50119-02-32S32002222
EH50119-02-56S56002316

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

eh50119-02系列滑环技术规格参数
以太网 2组千兆以太网
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
防震级别 MIL-STD-810E
材料 RoHS 认证
接头类型 两端RJ45公头(可选母头)
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度300mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
电气噪声 <10 毫欧
CE 认证
eh50119-02产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
