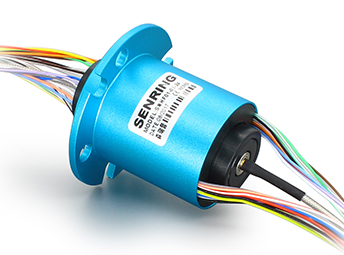

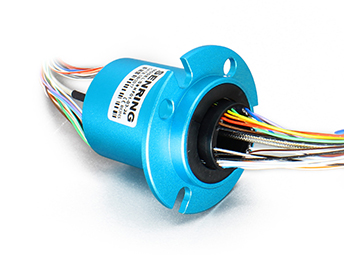

HD-SDI(1080P)高清滑环

O032-24系列高清滑环(1组1080P高清信号+24路2A电流)

1组(1080P)高清+24路(0~2A)信号

森瑞普O032-24系列高清视频,360度旋转传输1组高清视频信号或DC~3GHz同轴高清信号,额定转速100RPM,可混合传输24路2A信号。SHD-24系列高清滑环的外径为32.8mm,滑环长度47mmmm,MMCX、SMA等同轴接头可选。产品采用美国军工表面处理工艺,超硬金镀层处理,保证极低电阻波动和超长工作寿命,可用于传输中小型系统微弱控制信号、微弱电流。如视频信号、控制信号、传感器信号等多种信号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
支持DC~3GHz,可以稳定传输1080P高清视频信号;
实心无孔,法兰安装;
360度旋转传输1组高清视频滑环+24组2A电流信号;
滑环外径为32.8mm,滑环长度47mmmm;
可混合传输高频信号、控制信号、视频信号等多种信号;
优良的电气传输性能和旋转性能;
典型应用:高清安防监控、摄影摄像、高清摄像等领域;
订购型号说明
o032-24O032-24系列高清滑环(1组1080P高清信号+24路2A电流)系列滑环特点

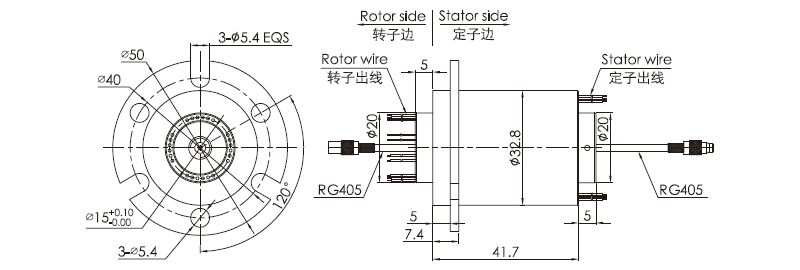

外形图纸
o032-24O032-24系列高清滑环(1组1080P高清信号+24路2A电流) 系列滑环外形图纸
o032-24系列滑环技术规格参数
频率 DC-3GHz
插入损耗波动 +/-0.05dB
输入输出 RG-179/U
电压驻波比 ≤1.3
阻抗 75Ω
机械技术指标
参数 数值
工作寿命 1000万(参考值,视工作环境而定)
额定转速 250转/分钟
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
材料 RoHS 认证
插入损耗 0.65dB/1GHz Max
回损 -18 dB/1GHz Max
最大转速 50RPM
电压驻波比波动 +/-0.05
接头类型 BNC/F (可选)
电气技术指标
参数 数值
额定电压 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC
导线规格 AWG#26镀银Teflon线
导线长度 标准长度250mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
电气噪声 < 10 毫欧
CE 认证
