FO系列光纤滑环(光电旋转接头)

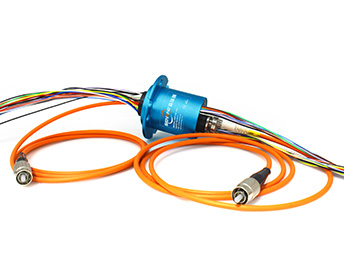

FO102系列1通道光电混合滑环光纤旋转接头

1310nm/1550nm

森瑞普FO102系列光电混合旋转接头,1路光纤(支持单模/多模)+12路或者24路信号在进行360度无限制旋转的时候无损传输数据。特别适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可以360度旋转传输1路光纤信号;
波长:1310nm;
插入损耗小,转速高;
无接触、无摩擦,寿命长,可达1亿转以上(单芯2-3亿转以上);
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;
可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
体积小、重量轻,密封等级高;
光纤传递信号,无泄密,无电磁干扰;可以远距离传输。

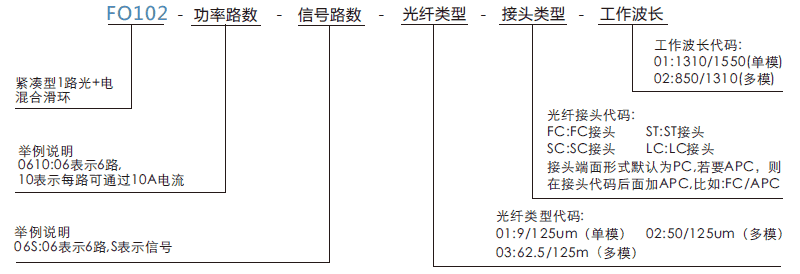

订购型号说明
fo102FO102系列1通道光电混合滑环光纤旋转接头系列滑环特点

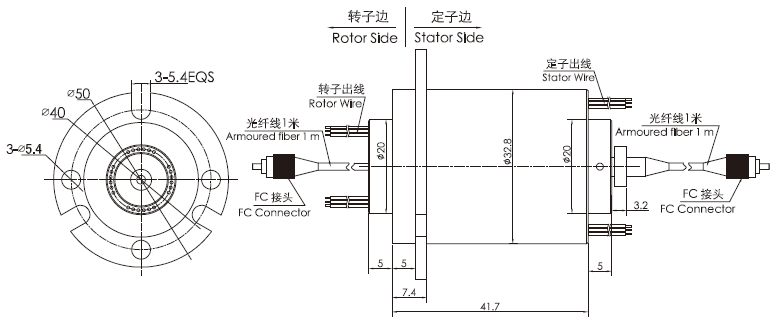

外形图纸
fo102FO102系列1通道光电混合滑环光纤旋转接头 系列滑环外形图纸
标准型号列表
FO102 - 紧凑型1路光+电滑环选型表
型号 光纤通道 功率线路数(10A) 信号路数(2A/5A) 长度L(mm)
FO102-S06 1通道 0 6 41.7
FO102-S12 1通道 0 12 41.7
FO102-S18 1通道 0 18 41.7
FO102-S24 1通道 0 24 41.7
FO102-S30 1通道 0 30 41.7
fo102系列滑环技术规格参数
指标名称  \  类型 单模(SM) 多模(MM)
带宽(nm) ±50
最大插入损耗,23℃(dB) 1.2 0.7
插入损耗波动(dB) ≤0.6 ≤0.4
回波损耗(dB) ≥55(不含接头) ≥40(不含接头)
最大输入功率(W) 0.5
最高转速(rpm) 2000
预估寿命 >2亿转
工作温度(℃) -45∼85
贮存温度(℃) -50∼85

参数 数值
功率 信号
额定电压 0~440VAC/VDC 0~440VAC/VDC
绝缘电阻 ≥1000mΩ/500VDC ≥1000mΩ/500VDC
导线规格 AWG22#镀锡铁氟龙 AWG22#镀锡铁氟龙
导线长度 标准长度300mm(可据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 <0.01Ω

机械技术指标
参数 数值
工作寿命 8000万转(参考值,视工作环境而定)
额定转速 250RPM
工作温度 -30℃~80℃
工作湿度 0~85% RH
接触材料 金-金
壳体材料 铝合金
转动扭矩 0.1N.m (+0.03N.m/6路)
防护等级 IP51
