FO系列光纤滑环(光电旋转接头)

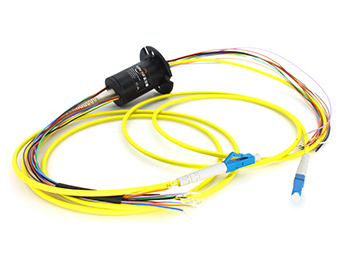

FO109系列1通道光纤+电混合滑环

1310nm/1550nm

1路光纤(支持单模/多模),同时能传输1路光纤和1~72路电信号通路,适用于需要360度无限制的,连续或断续旋转, 同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对光纤造成损害。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可传输单路或多路光纤信号 ,多路旋转;
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;
可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
无接触,无摩擦,寿命长,可达1亿转(单芯2-3亿转以上);
安全可靠,无泄密,无电磁干扰,可以远距离传输;
订购型号说明
fo109FO109系列1通道光纤+电混合滑环系列滑环特点
外形图纸
fo109FO109系列1通道光纤+电混合滑环 系列滑环外形图纸
标准型号列表
FO109系列1通道光纤+电混合滑环选型表
型号 光纤通道 功率线路数(10A) 信号路数(2A/5A) 长度L(mm)
FO109-02S 1 0 2 32
FO109-0210 1 2 0 32
FO109-03S 1 0 3 36
FO109-0310 1 3 0 36
FO109-06S 1 0 6 48
FO109-0210-04S 1 2 4 48
FO109-0410-02S 1 4 2 48
FO109-1210-12S 1 12 12 120
FO109-1810-06S 1 18 6 120
FO109-2410 1 24 0 120
FO109-30S 1 0 30 144
FO109-0610-24S 1 6 24 144
FO109-1210-18S 1 12 18 144
FO109-1810-12S 1 18 12 144
FO109-0610 1 6 0 48
FO109-12S 1 0 12 72
FO109-0210-10S 1 2 10 72
FO109-0310-09S 1 3 9 72
FO109-0610-06S 1 6 6 72
FO109-0810-04S 1 8 4 72
FO109-1010-02S 1 10 2 72
FO109-18S 1 0 18 96
FO109-0210-16S 1 2 16 96
FO109-0410-14S 1 4 14 96
FO109-0610-12S 1 6 12 96
FO109-0810-10S 1 8 10 96
FO109-1010-08S 1 10 8 96
FO109-1210-06S 1 12 6 96
FO109-1410-04S 1 14 4 96
FO109-1610-02S 1 16 2 96
FO109-24S 1 0 24 120
FO109-0410-20S 1 4 24 120
FO109-0610-18S 1 6 18 120
FO109-2410-06S 1 24 6 144
FO109-3010 1 30 0 144
FO109-36S 1 0 36 168
FO109-0610-30S 1 6 30 168
FO109-1210-24S 1 12 24 168
FO109-3610 1 36 0 168
FO109-42S 1 0 42 196
FO109-0610-36S 1 6 36 192
FO109-1210-30S 1 12 30 192
FO109-48S 1 0 48 216
FO109-0610-42S 1 6 42 216
FO109-0910-39S 1 9 39 216
FO109-1210-36S 1 12 36 216
FO109-1810-30S 1 18 30 216
FO109-2410-24S 1 24 24 216
FO109-60S 1 0 60 264
FO109-0610-54S 1 6 54 264
FO109-0910-51S 1 9 51 364
FO109--1210-48S 1 12 48 364
FO109-72S 1 0 72 312
FO109-1210 1 12 0 72
fo109系列滑环技术规格参数
指标名称  \  类型 单模(SM) 多模(MM)
带宽(nm) ±50
最大插入损耗,23℃(dB) 1.2 0.7
插入损耗波动(dB) ≤0.6 ≤0.4
回波损耗(dB) ≥55(不含接头) ≥40(不含接头)
最大输入功率(W) 0.5
最高转速(rpm) 400
预估寿命 >2亿转
工作温度(℃) -45∼85
贮存温度(℃) -50∼85

参数 数值
  功率 信号
额定电压 0~440VAC/VDC 0~440VAC/VDC
绝缘电阻 ≥1000mΩ/500VDC ≥1000mΩ/500VDC
导线规格 AWG17#镀锡铁氟龙 AWG22#镀锡铁氟龙
导线长度 标准长度300mm(可据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 <0.01Ω

机械技术指标
参数 数值
工作寿命 8000万转(参考值,视工作环境而定)
额定转速 250RPM
工作温度 -30℃~80℃
工作湿度 0~85% RH
接触材料 金-金
壳体材料 铝合金
转动扭矩 0.1N.m (+0.03N.m/6路)
防护等级 IP51
