帽式导电滑环

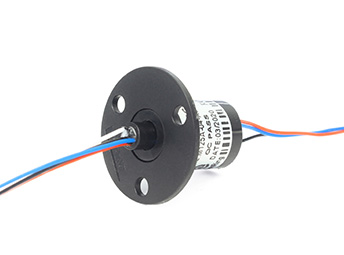

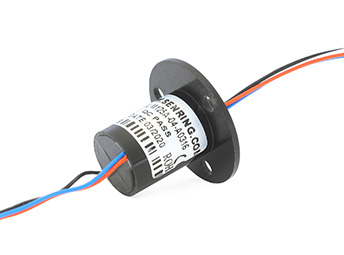

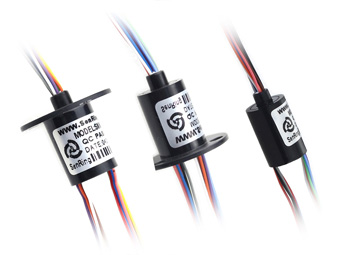

M125系列帽式滑环

主体外径:12.5mm , 2~18线(1.5A/5A)电流/信号

森瑞普M125系列360度旋转导电帽式滑环,滑环主体外径12.5mm,长度13.5毫米到23.5毫米可选,专门针对小型消费电子研发的一款微型帽式滑环。M125系列帽式核心工艺采用金-金接触点,保证了稳定性和使用寿命。 旋转端导线和静止端导线对应使用24色彩色导线,更加便于接线操作。导电环采用90度角V行槽设计,让接触面更多,让旋转更顺畅,力矩更低和动态电阻更低的特点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
滑环外径 12.5mm,长度: 13.5毫米~23.5毫米;
标准型号的防护等级为IP51;
标准型号支持2~18路信号(每路2A),可定制其它电流大小;
扭矩非常小:不超过0.06N.m;
标准化产品,有库存;
一体化结构设计,安装方便;
订购型号说明
m125M125系列帽式滑环系列滑环特点
外形图纸
m125M125系列帽式滑环 系列滑环外形图纸
标准型号列表
型号 线路(芯)数 每路最大电流 导线规格 长度L(mm)
M125-06 6 1.5A 镀银铁氟龙AWG30# 13.5
M125-12 12 1.5A 镀银铁氟龙AWG30# 18.2
M125-18 18 1.5A 镀银铁氟龙AWG30# 23.5
M125-0205 2 5A 镀银铁氟龙AWG22# 13.5
M125-0305 3 5A 镀银铁氟龙AWG22# 18.2
M125-0405 4 5A 镀银铁氟龙AWG22# 18.2
m125系列滑环技术规格参数
机械技术指标
工作寿命 参考值1000万转(按情况定)
额定转速 150转/分钟
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 金/金
壳体材料 塑料
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥300MΩ/300VDC ≥300MΩ/300VDC
导线规格 参考选型表格 参考选型表格
导线长度 标准长度150mm
(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
