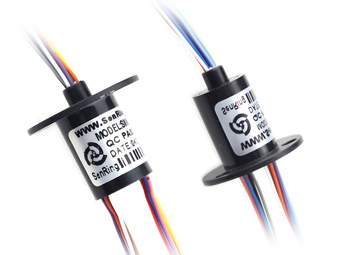

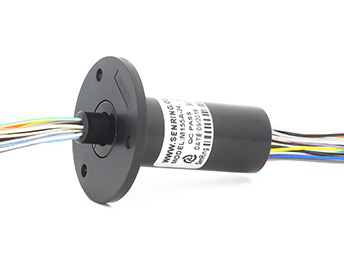

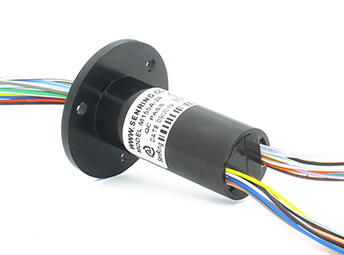

M155系列微型帽式滑环(外径15.5mm)

主体外径：15.5mm , 24线

M155系列帽式滑环的外径尺寸为15.5毫米，滑环长度为39毫米，体积小，结构紧凑，是森瑞普电子专门为国防、军用、研究所等非民用领域研发的产品，采用超厚镀金处理，进口轴承，稀有金属合金刷丝。旋转端导线和静止端导线对应使用24色彩色导线，更加便于接线操作。导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 滑环外径15.5毫米；; 扭矩非常小，小于0.06N.m；; 标准型号支持2~24路信号(每路2A)，可定制滑环（环）路数；; 标准化产品，有库存；; 安装方便，用螺丝固定法兰即可；

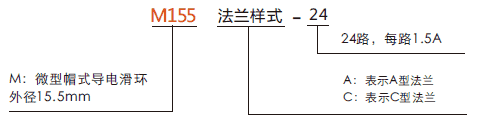

订购型号说明

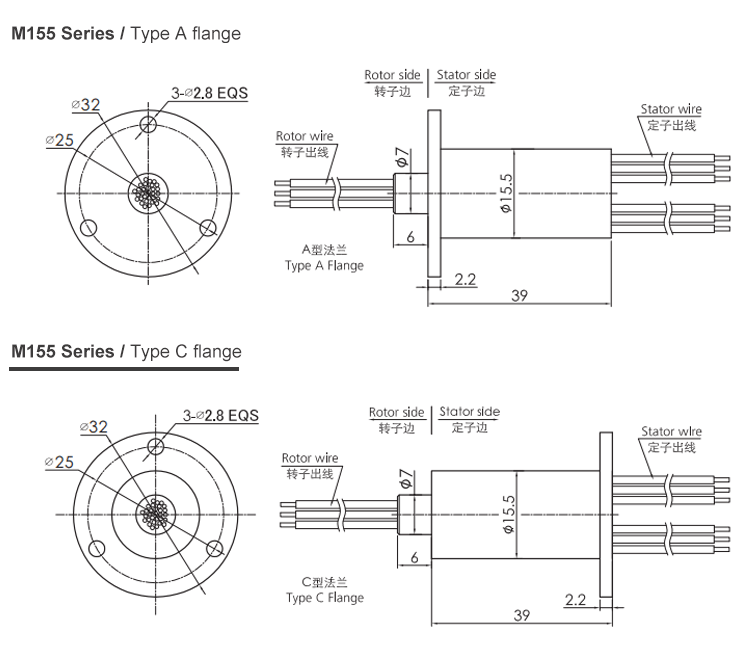

外形图纸

标准型号列表

型号	线路（芯）数	每路最大电流	长度L(mm)
M155A-24	24	1.5A	39
M155C-24	24	1.5A	39

m155系列滑环技术规格参数

机械技术指标
工作寿命	1000万转参考值（按工作情况而定）
额定转速	250转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	金/金
壳体材料	塑料
转动扭矩	0.05N.m+0.01N.m/6路

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG30#镀银铁氟龙	AWG30#镀银铁氟龙;
导线长度	标准长度150mm（可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
防护等级	IP51
