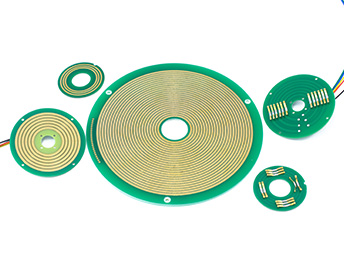

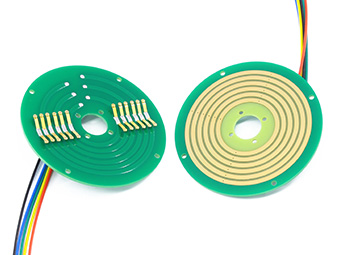

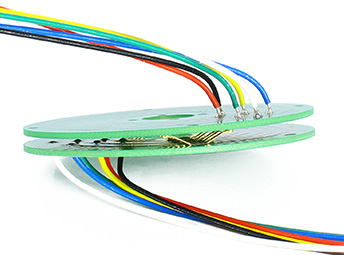

P025系列PCB板滑环

产品特点

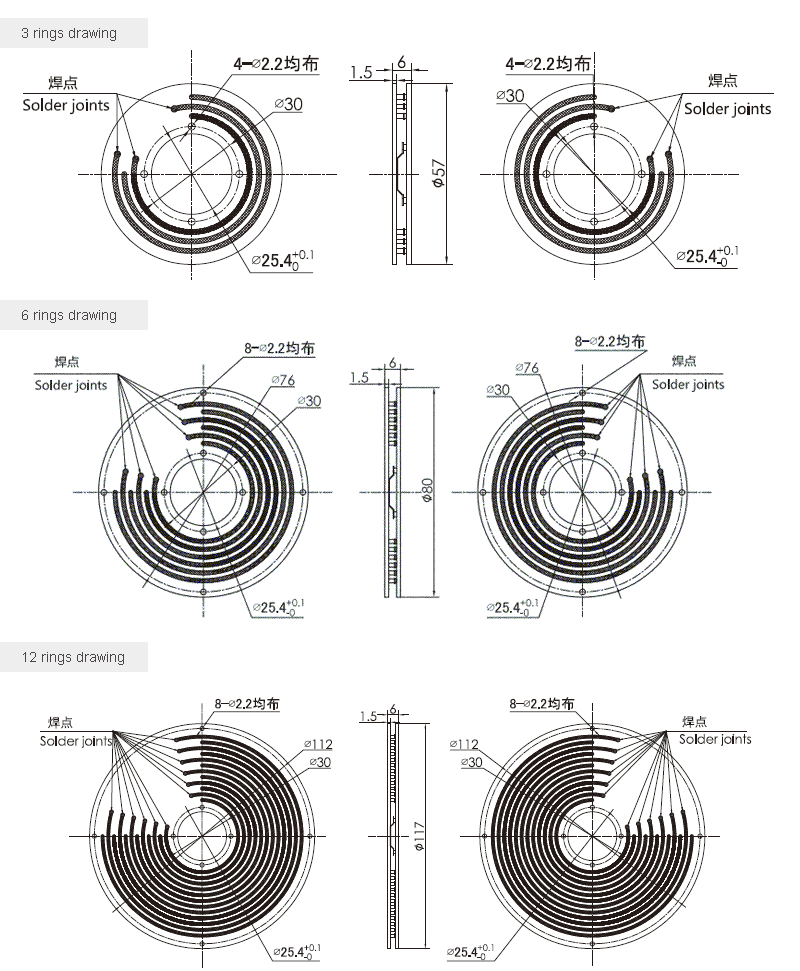

内径25.4mm，厚度6mm；

支持0~12路电流/信号；

采用纤维弹片电刷技术，在极低的摩擦力下保证接触可靠；

极低接触电阻，无摩擦碎片；

可以用于精密信号和电源的混可传输；

弹片触点采用贵金属，具有高稳定性，高可靠性。

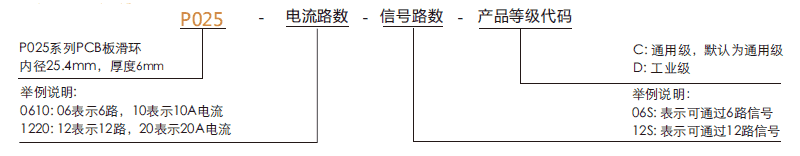

型号	10A	信号或5A	总环数
P025-0310	3	0	3
P025-0210-04S	2	4	6
P025-06S	0	6	6
P025-1210	12	0	12
P025-0410-08S	4	8	12
P025-0810-04S	8	4	12
P025-03S	0	3	3
P025-0410-02S	4	2	6
P025-0610	6	0	6
P025-0210-10S	2	10	12
P025-0610-06S	6	6	12
P025-12S	0	1	12

*注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数、信号类型等，请联系森瑞普技术人员。

机械技术指标
参数	数值
额定转速	100RPM
温度(环境范围)	-30℃∼80℃
湿度(环境范围)	0∼85% RH
接触材料	贵金属
壳体材料	PCB基材
转动扭矩	0.1N.m(+0.03N.m/6路)
防护等级	IP51

电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG#17镀银铁氟龙	AWG#22镀银铁氟龙
导线长度	标准长度300mm(可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
