PCB板滑环(厚度可达6mm)

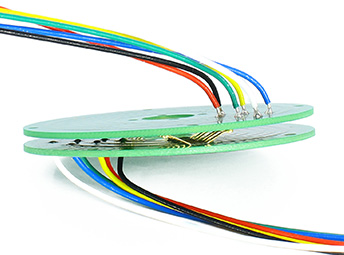

P012系列PCB板滑环

内径12.7mm,厚度6mm

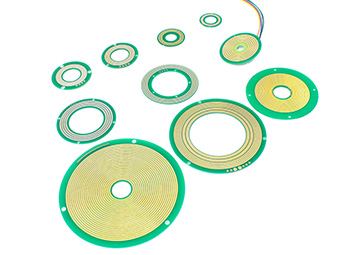

P012系列PCB板滑环,内径12.7mm,厚度6mm,它是比森瑞普K系列盘式滑环厚度更薄的一款导电滑环。森瑞普创新性使用PCB基材,采用超硬镀金处理,超厚铜箔工艺,支持电流与信号混合传输。具有高稳定性、低扭矩、低损耗免维护、低电气噪音、超长寿命等特点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
内径12.7mm,厚度6mm;
采用纤维弹片电刷技术,在极低的摩擦力下保证接触可靠;
极低接触电阻,无摩擦碎片;
可以用于360度旋转传输精密信号和电源;
弹片触点采用贵金属,具有高稳定性,高可靠性。

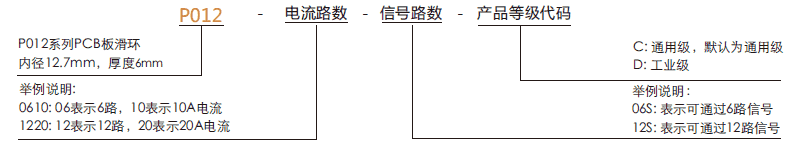

订购型号说明
p012P012系列PCB板滑环系列滑环特点

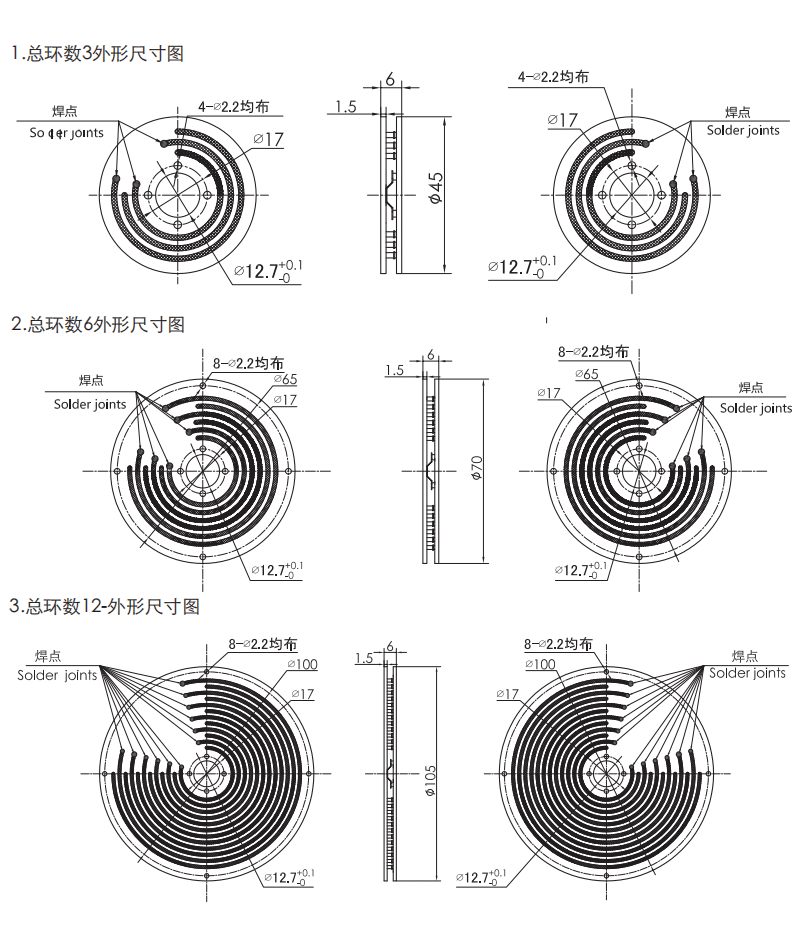

外形图纸
p012P012系列PCB板滑环 系列滑环外形图纸
标准型号列表
型号 10A 信号或5A 总环数
P012-0310 3 0 3
P012-0210-04S 2 4 6
P012-06S 0 6 6
P012-1210 12 0 12
P012-0410-08S 4 8 12
P012-0810-04S 8 4 12
P012-03S 0 3 3
P012-0410-02S 4 2 6
P012-0610 6 0 6
P012-0210-10S 2 10 12
P012-0610-06S 6 6 12
P012-12S 0 1 12

*注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数(环数)、信号类型等,请联系森瑞普技术人员。

p012系列滑环技术规格参数
机械技术指标
参数 数值
工作寿命(参考值) 参考产品选型等级
额定转速 参考产品选型等级
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 参考产品选型等级
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
防护等级 IP51
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度300mm
(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
p012产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 100RPM 500万转 贵金属
D(工业级) 300RPM 2000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
