分体式滑环(分离式滑环)

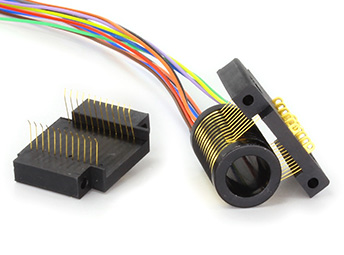

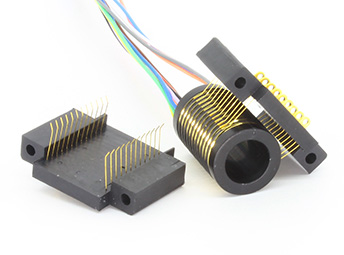

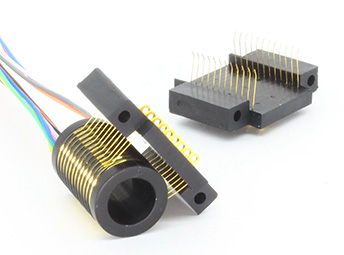

S010-06系列6通路微型分体式滑环(孔径9.55mm)

6通路数,外径14.3mm,通孔直径9.55mm

森瑞普S010-06系列6通路微型分体式滑环,体积小巧,用于在某些特殊的场合替代森瑞普帽式滑环。分体式滑环可用于任何要求无限制,间歇性或者连续旋转时传输电源和/或信号的电动机械,可以提升机器性能,简化系统操作以 及避免损坏机器移动部分悬挂着的线材。转子是桶状结构,单独连续的铜环绕着旋转轴。主要优点就是尺寸小,可用于某些需要滑环提供360度旋转传输微弱电流或信号的装置中,但安装没有森瑞普过孔滑环和帽式滑环方便,客户在选项的时候,如果能选用通用规格滑环,则不建议选用分体式滑环。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
360度旋转传输0.1~2A微弱信号;
尺寸极小,外径14.3mm,长度13.2mm,孔径9.55mm;
转子和定子可以独立安装,适用于孔径异常紧凑的设备中;
铜环与端子线耳均采用镀金或镀锡,导电性能极好;
V型槽镀金设计,抗氧化,耐磨;
可选加高绝缘(0.110直径)与环加90°V型槽;
典型应用:仪器、显示器以及航空电子、测试测量。
订购型号说明
s010-06S010-06系列6通路微型分体式滑环(孔径9.55mm)系列滑环特点

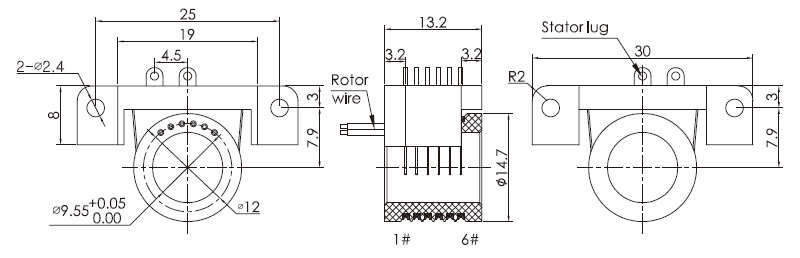

外形图纸
s010-06S010-06系列6通路微型分体式滑环(孔径9.55mm) 系列滑环外形图纸
s010-06系列滑环技术规格参数
机械技术指标
参数 数值
通路数 6路
额定转速 250转/分钟
工作温度 -40℃∼80℃
工作湿度 0~85%RH
接触材料 贵金属:金-金
材料 ROHS认证
CE认证
电气技术指标
参数 数值
功率 信号
额定电压 0∼250VAC/VDC 0∼250VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG30#镀银铁氟龙 AWG30#镀银铁氟龙
导线长度 标准长度150mm(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
