分体式滑环(分离式滑环)

S000系列1~48通路分离式滑环(孔径9.55mm)

1~48通路数,通孔直径12.7~250mm

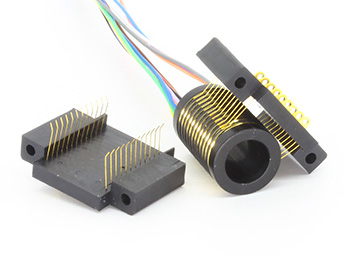

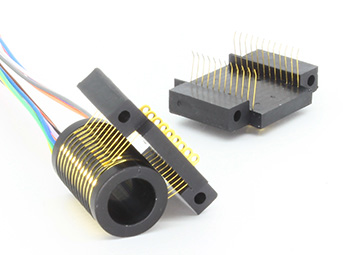

森瑞普S000系列1~48通路分离式滑环,该系列有所在规格,滑环转子部分的孔径从12.7mm到200mm多种可选,通路数(可以通过的电流/信号线的数量)越多,长度越大,详细参考下表。某些设备中需要360度旋转传输各种电流或信号,由于标准过孔滑环尺寸太大,无法安装,S000系列就是用来替代它们的。S000系列分离式滑环包括定子和转子两部分,客户需要分别安装。我们的建议是:如果能选用森瑞普过孔滑环,则尽量不要选用分离式滑环。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
360度旋转传输2~10A电流/信号;
外滑环(转子)孔径:12.7mm~250mm可选,长度见下表;
优点:转子和定子可独立安装,相同通路数和电流大小,比其他规格更节约安装空间;
缺点:没有森瑞普过孔安装方便,密封性没森瑞普过孔滑环好;
铜环与端子线耳均采用镀金或镀锡,导电性能极好;
可选加高绝缘(0.110直径)与环加90°V型槽;
订购型号说明
s000S000系列1~48通路分离式滑环(孔径9.55mm)系列滑环特点
外形图纸

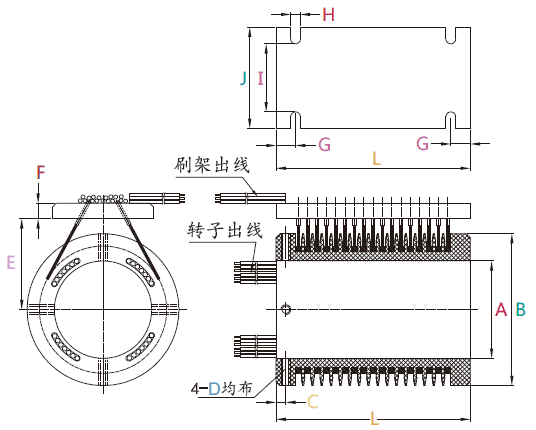

s000S000系列1~48通路分离式滑环(孔径9.55mm) 系列滑环外形图纸
标准型号列表
型号 电流/路 以下参数代码请对比下图的图纸标注部分
A(孔径) B C D E F G H I J L
S012 10A 12.7 32 3 M3 20 5 6 3.2 17 25 11.2+Nx2.8
S025 10A 25.4 52 4 M4 30 5 8 4.2 25 40 14.2+Nx4
S038 10A 38.1 62 4 M4 35 6 8 4.2 25 40 14.2+Nx4
S050 10A 50 76 4 M4 42 6 8 4.2 25 40 14.2+Nx4
S060 10A 60 92 5 M4 50 8 10 4.2 30 50 16.2+Nx4
S070 10A 70 102 5 M4 60 8 10 4.2 30 50 16.2+Nx4
S080 10A 80 116 5 M4 65 8 10 4.2 30 50 16.2+Nx4
S090 10A 90 140 6 M5 75 8 12 4.2 40 60 18.2+Nx4
S100 10A 100 140 6 M6 75 8 12 4.2 40 60 18.2+Nx4
S120 10A 120 158 6 M6 75 8 12 4.2 40 60 18.2+Nx4
S150 10A 150 194 6 M6 110 8 12 4.2 40 60 18.2+Nx4
S180 10A 180 222 6 M6 120 8 12 4.2 40 60 18.2+Nx4
S200 10A 200 244 6 M6 130 8 12 4.2 40 60 18.2+Nx4
S250 10A 250 306 8 M6 160 8 20 6.2 60 80 22.2+Nx6

*备注:N为通路数,可选1-48通路;10A电流环并起来可作为倍率*10A电流环使用;
比如: 2环10A并起来做作为1路20A使用,如果没有找到适合您的产品型号, 需要定制滑环或者索求方案,请联系森瑞普技术人员。

s000系列滑环技术规格参数
机械技术指标
参数 数值
通路数 1~48路
额定转速 250转/分钟
工作温度 -40℃∼80℃
工作湿度 0~85%RH
接触材料 贵金属:金-金
材料 ROHS认证
CE认证
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
