高频/微波/射频旋转关节

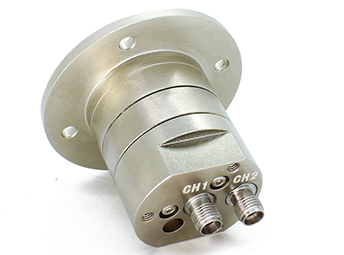

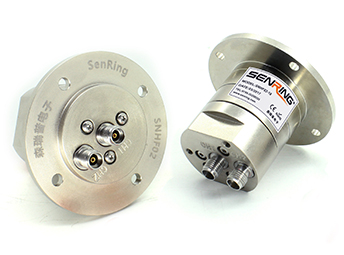

HF0218-31系列两通道18GHz射频旋转连接器

双通道,通道1:DC~18GHz,通道2:DC~4.5GHz,主体外径31.7mm

森瑞普HF0218-31系列射频旋转连接器一款单通道18GHz射频高频同轴旋转关节,频率范围为DC到18GHz,接头类型采用SMA-K/SMA-K,最大转速为60RPM。HF0218-31是专门为满足高速串行数字信号或模拟信号传输而开发的产品,纯射频通道,不支持电流/信号混合传输,如需要组合传输电流/信号,可选HF0218-64。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
同轴射频通道:2通道;
传输频率范围:DC~18GHz+DC~4.5GHz;
优越的插入损耗与电压驻波比;
适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台;
360度旋转并稳定传输高频同轴信号;
一体化结构设计,安装方便;

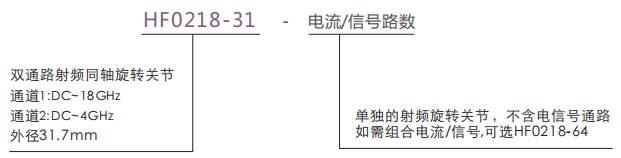

订购型号说明
hf0218-31HF0218-31系列两通道18GHz射频旋转连接器系列滑环特点
外形图纸

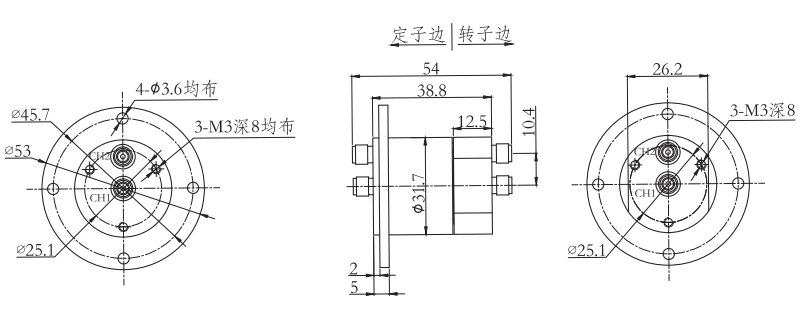

hf0218-31HF0218-31系列两通道18GHz射频旋转连接器 系列滑环外形图纸
hf0218-31系列滑环技术规格参数
技术指标
  第一通道 第二通道
接口类型 SMA 母头 (50欧姆) SMA 母头 (50欧姆)
类型 I 型直通 I 型直通
工作频率范围 DC to 18 GHz DC to 4 GHz
峰值功率(最大值) 3000瓦 3000瓦
平均功率(最大值) 50 W @ 18 GHz 50 W @ 4 GHz
驻波比(最大值) 1.2 @ 0 - 4 GHz
1.5 @ 4 - 18 GHz
1.4 @ 0 - 2 GHz
2.5 @ 2 - 4 GHz
驻波比360度变化
(最大值)
0.04 0.36
插入损耗(最大值) 0.08 dB @ 4 GHz
0.48 dB @ 18 GHz
0.48 dB @ 2 GHz
0.98 dB @ 4 GHz
插损360度变化
(最大值)
0.05 dB 0.25 dB
相位360度变化
(最大值)
1 ° 2 °
隔离度 60 dB

机械与环境参数
转动速度(最大值) 50RPM
启动力矩(最大值) 5牛·厘米
温度 (环境范围) -40 to +70℃ (操作环境)
-50 to +70℃ (储藏环境)
防护等级 IP 60 per EN 60529
使用寿命(最小值) 1000万转
转动力矩(最大值) 5牛·厘米
湿度(环境范围) 85% (操作环境)
95% (储藏环境)
绝缘材料 聚四氟乙烯
