高频/微波/射频旋转关节

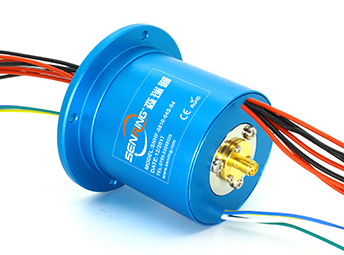

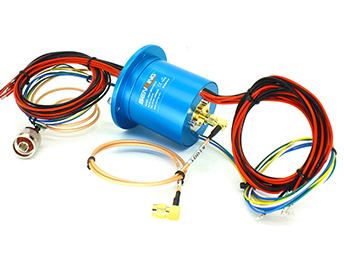

HF0218-64系列两通道18GHz高频旋转接头

双通道,通道1:DC~18GHz,通道2:DC~4.5GHz,可选1~24路功率/信号,主体外径64mm

森瑞普HF0218-64系列高频旋转接头一款两通道18GHz高频旋转接头,频率范围为DC到18GHz,接头类型采用SMA-K/SMA-K,设计最大转速为每分钟60转。HF0218-64是在HF0218-31的基础上增加了24路电滑环通道,是专门为满足高速串行数字信号或模拟信号传输(并需要传输1~24路电流)而开发的产品。该系列高频旋转接头的默认电流为5A,如需增加电流通路或改变电流大小,或者需要技术咨询、售前咨询或者索求方案,请联系森瑞普技术人员。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
同轴射频通道:2通道,电滑环通道:1~24通路;
传输频率范围:DC~18GHz+DC~4.5GHz;
优越的插入损耗与电压驻波比;
适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台;
360度旋转导电并稳定传输同轴射频信号;
一体化结构设计,安装方便;

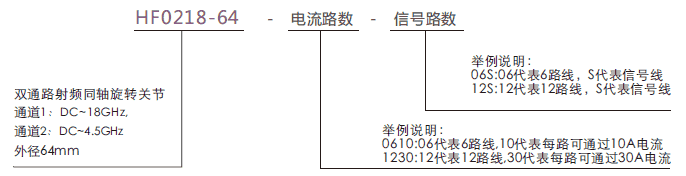

订购型号说明
hf0218-64HF0218-64系列两通道18GHz高频旋转接头系列滑环特点

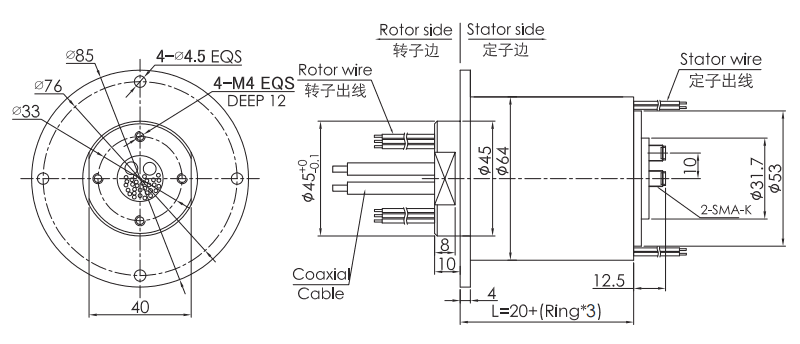

外形图纸
hf0218-64HF0218-64系列两通道18GHz高频旋转接头 系列滑环外形图纸
标准型号列表
型号# 射频通道数 工作频率范围 10A电流路数 2A信号路数 L长度
HF0218-64-0610 2通路 DC∼18GHz 6路 0 32mm
HF0218-64-06S 2通路 DC∼18GHz 0 6路 32mm
HF0218-64-12S 2通路 DC∼18GHz 0 12路 44mm
HF0218-64-18S 2通路 DC∼18GHz 0 18路 56mm
HF0218-64-24S 2通路 DC∼18GHz 0 24路 68mm
hf0218-64系列滑环技术规格参数
技术指标
  第一通道 第二通道
接口类型 SMA 母头 (50欧姆) SMA 母头 (50欧姆)
类型 I 型直通 I 型直通
工作频率范围 DC to 18 GHz DC to 4 GHz
峰值功率(最大值) 3000瓦 3000瓦
平均功率(最大值) 50 W @ 18 GHz 50 W @ 4 GHz
驻波比(最大值) 1.2 @ 0 - 4 GHz
1.5 @ 4 - 18 GHz
1.4 @ 0 - 2 GHz
2.5 @ 2 - 4 GHz
驻波比360度变化
(最大值)
0.04 0.36
插入损耗(最大值) 0.08 dB @ 4 GHz
0.48 dB @ 18 GHz
0.48 dB @ 2 GHz
0.98 dB @ 4 GHz
插损360度变化
(最大值)
0.05 dB 0.25 dB
相位360度变化
(最大值)
1 ° 2 °
隔离度 60 dB

机械与环境参数
转动速度(最大值) 50RPM
启动力矩(最大值) 5牛·厘米
温度 (环境范围) -40 to +70℃ (操作环境)
-50 to +70℃ (储藏环境)
防护等级 IP 60 per EN 60529
使用寿命(最小值) 1000万转
转动力矩(最大值) 5牛·厘米
湿度(环境范围) 85% (操作环境)
95% (储藏环境)
绝缘材料 聚四氟乙烯

机械技术指标
工作寿命(参考值) 1000万转
最高转速 50RPM
温度(环境范围) -30℃∼80℃
湿度(环境范围) 0∼85% RH
接触材料 金/金
壳体材料 铝合金
转动扭矩 0.05N.m+0.01N.m/6路
防护等级 IP51
电气技术指标
参数 功率 信号
额定电压 0∼440VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥500MΩ/500VDC ≥300MΩ/300VDC
导线规格 AWG#17镀银铁氟龙 AWG#22镀银铁氟龙
导线长度 标准长度250mm
(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
