FO系列光纤滑环(光电旋转接头)

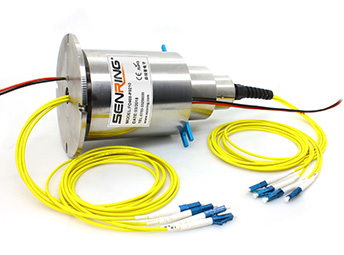

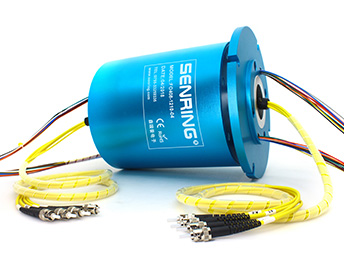

FO408系列四通道光纤旋转接头

1310nm/1550nm

森瑞普fo015光纤旋转接头,4路光纤(支持单模/多模)在进行360度无限制旋转的时候无损传输数据。特别适合应用在需要无限制的,连续或断续旋转,同时又需要从固定位置到旋转位置传送大容量数据、信号的场所,能改善机械性能,简化系统操作,避免因活动关节的旋转对出光纤的损害。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可传输单路或多路光纤信号 ,多路旋转;
光纤接头可选 FC、SC、ST、SMA或LC (PC an d APC)等
可混合传输动力电源,控制信号 ,仪表及计算机自动控制所需的微电量信号 ;
可与传统的电滑环配合使用,作成光电混合汇流环,传送功率和高速数据;
无接触,无摩擦,寿命长,可达1亿转(单芯2-3亿转以上);
安全可靠,无泄密,无电磁干扰,可以远距离传输;

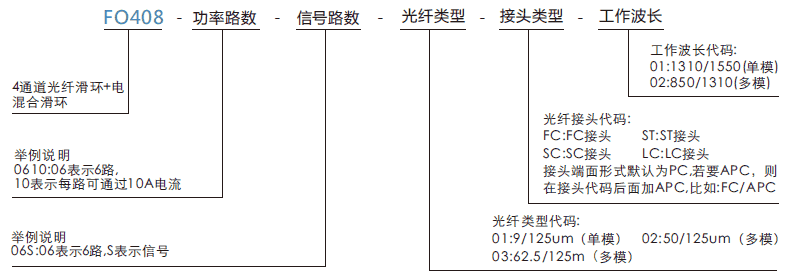

订购型号说明
fo408FO408系列四通道光纤旋转接头系列滑环特点

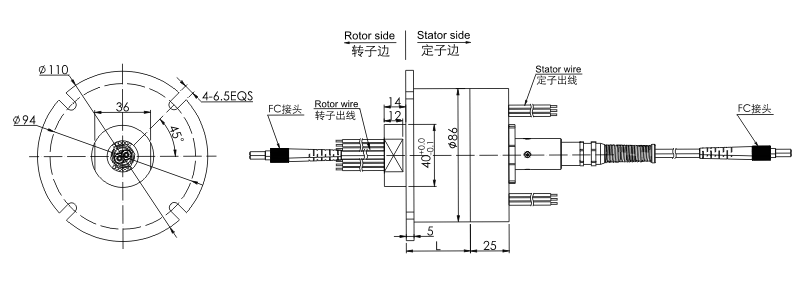

外形图纸
fo408FO408系列四通道光纤旋转接头 系列滑环外形图纸
标准型号列表
FO408系列4通道光纤+电混合滑环选型表
型号 光纤通道 功率线路数(10A) 信号路数(2A/5A) 长度L(mm)
FO408-02S 4 0 2 32
FO408-0210 4 2 0 32
FO408-03S 4 0 3 36
FO408-0310 4 3 0 36
FO408-06S 4 0 6 48
FO408-0210-04S 4 2 4 48
FO408-0410-02S 4 4 2 48
FO408-0610 4 6 0 48
FO408-12S 4 0 12 72
FO408-0210-10S 4 2 10 72
FO408-0310-09S 4 3 9 72
FO408-0610-06S 4 6 6 72
FO408-0810-04S 4 8 4 72
FO408-1010-02S 4 10 2 72
FO408-1210 4 12 0 72
FO408-18S 4 0 18 96
FO408-0210-16S 4 2 16 96
FO408-0410-14S 4 4 14 96
FO408-0610-12S 4 6 12 96
FO408-0810-10S 4 8 10 96
FO408-1010-08S 4 10 8 96
FO408-1210-06S 4 12 6 96
FO408-1410-04S 4 14 4 96
FO408-1610-02S 4 16 2 96
FO408-24S 4 0 24 120
FO408-0410-20S 4 4 20 120
FO408-0610-18S 4 6 18 120
FO408-1210-12S 4 12 12 120
FO408-1810-06S 4 18 6 120
FO408-2410 4 24 0 120
FO408-30S 4 0 30 144
FO408-0610-24S 4 6 24 144
FO408-1210-18S 4 12 18 144
FO408-1810-12S 4 18 12 144
FO408-2410-06S 4 24 6 144
FO408-3010 4 30 0 144
FO408-36S 4 0 36 168
FO408-0610-30S 4 6 30 168
FO408-1210-24S 4 12 24 168
FO408-3610 4 36 0 168
FO408-42S 4 0 42 192
FO408-0610-36S 4 6 36 192
FO408-1210-30S 4 12 30 192
FO408-48S 4 0 48 216
FO408-0610-42S 4 6 42 216
FO408-0910-39S 4 9 39 216
FO408-1210-36S 4 12 36 216
FO408-1810-30S 4 18 30 216
FO408-2410-24S 4 24 24 216
FO408-60S 4 0 60 264
FO408-0610-54S 4 6 54 264
FO408-0910-51S 4 9 51 264
FO408-1210-48S 4 12 48 264
FO408-72S 4 0 72 312
fo408系列滑环技术规格参数
指标名称  \  类型 单模(SM) 多模(MM)
带宽(nm) ±50
最大插入损耗,23℃(dB) 4 3.5
插入损耗波动(dB) ≤2 ≤1
回波损耗(dB) ≥50(APC) ≥40(PC)
最大输入功率(W) 0.5
最高转速(rpm) 400
预估寿命 >2亿转
工作温度(℃) -20∼60
贮存温度(℃) -50∼85

参数 数值
  功率 信号
额定电压 0~440VAC/VDC 0~440VAC/VDC
绝缘电阻 ≥1000mΩ/500VDC ≥1000mΩ/500VDC
导线规格 AWG17#镀锡铁氟龙 AWG22#镀锡铁氟龙
导线长度 标准长度300mm(可据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 <0.01Ω

机械技术指标
参数 数值
工作寿命 8000万转(参考值,视工作环境而定)
额定转速 250RPM
工作温度 -20℃~60℃
工作湿度 0~85% RH
接触材料 金-金
壳体材料 铝合金
转动扭矩 0.1N.m (+0.03N.m/6路)
防护等级 IP51
