森瑞普SNQ系列气液电组合滑环安装方法

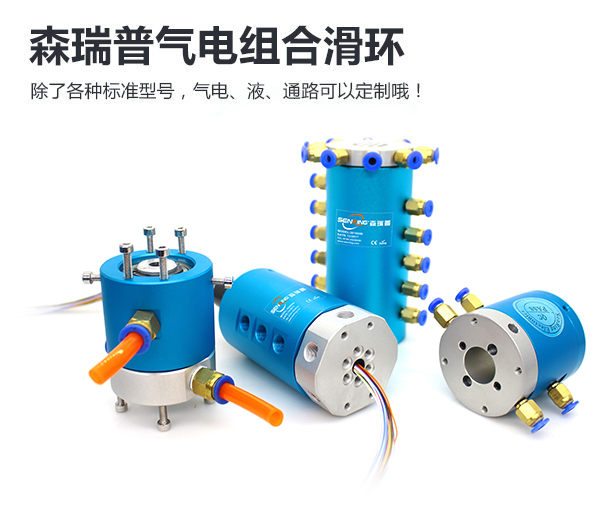

森瑞普SNQ系列气液电组合滑环可传输压缩空气、液体、热油、蒸汽、液压油、冷却液等介质,并混合传输电流及各种信号。下图气液电组合滑环的实物图和3D结构体有点不一样,实物图是气液电组合,结构图是气滑环,但他们的安装方法是一样的。

01

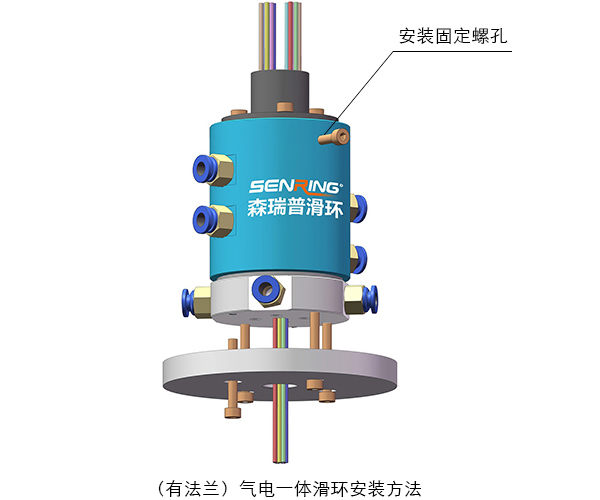

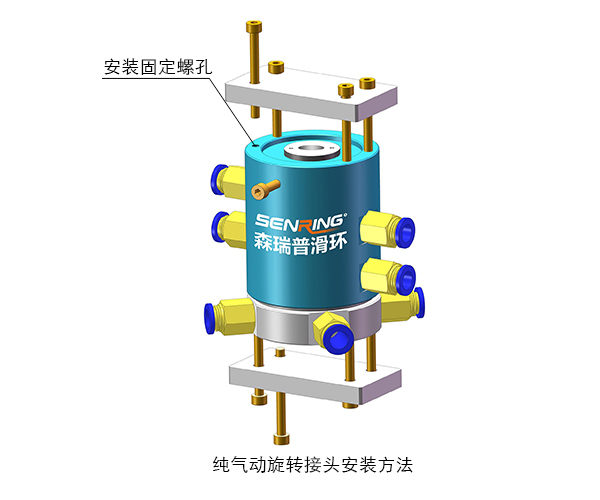

气液电组合滑环安装方法(3D结构演示)

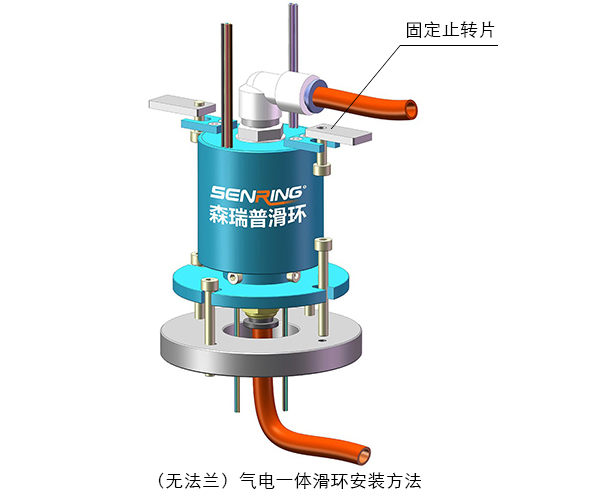

森瑞普气液电组合滑环根据不同客户的不同要求,有各种不同的外观。比如有些有法兰,有些没有。不管那种外观的,滑环转子部分有4个固定孔(或螺纹孔),用于对滑环的定子部分进行固定。下面以无法兰的气液电组合滑环的安装方法进行说明,假设滑环安装到设备“自动化机械小族”上。
- 1、将滑环在设备“自动化机械小族”上安放好,将转子的固定孔和定子的固定孔与设备对应的安装孔对接好;
- 2、固定滑环转子部分:用紧定螺钉将滑环转子固定在设备的旋转端;
- 3、固定滑环定子部分:通过螺钉将滑环定子部分固定在设备“激光切割机小族”的静止端。



02
森瑞普气液电组合滑环工作原理
SNQ系列帽式滑环与其它系列产品的工作原理是一样的,它自身是不会转动。将其安装在某些需要360旋转的装置上,当装置转动的时候,装置的转动轴就带动滑环转动,从而起到360旋转过气(根据客户要求,传输的介质可以是冷却液、热油、气、蒸汽、水等,也可以混合导电和传输USB、控制信号等各种信号)。
03

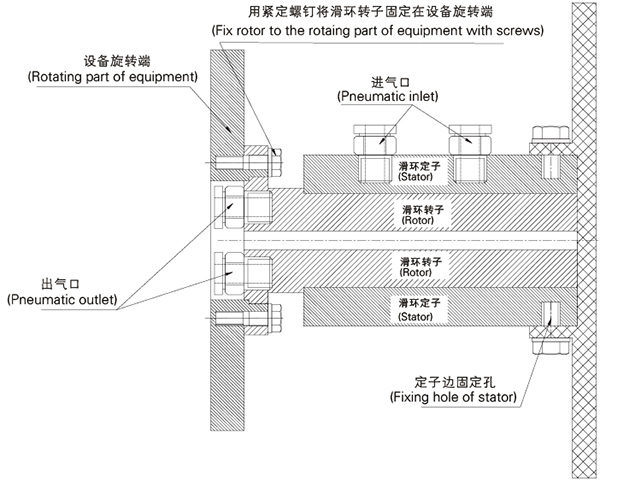

SNQ系列气液电组合滑环安装图纸
下面的图纸是根据上面的3D结构安装图画的图纸,如果滑环有电流或信号线,滑环固定后,只需将导线与设备的导线连接好即可。
