分体式滑环(分离式滑环)

S系列分体式滑环(分离式滑环)

有些时候由于系统尺寸限制或者成本有限,一体式的帽式滑环并不适用。这时我们可以提供单独两部分零件分体式滑环:滑环(转子)以及电刷(定子),客户可以自己分别安装。转子是桶状结构,单独连续的铜环绕着旋转轴。微型分体式滑环的转子直径可小于0.100英寸,分体式滑环可用于任何要求无限制,间歇性或者连续旋转时传输电源和/或信号的电动机械,可以提升机器性能,简化系统操作以及避免损坏机器移动部分悬挂着的线材。

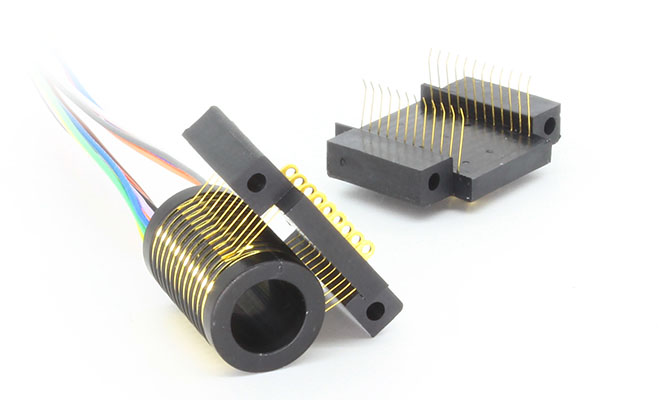

  1. S系列分体式滑环(分离式滑环) image 1S系列分体式滑环(分离式滑环) image 1

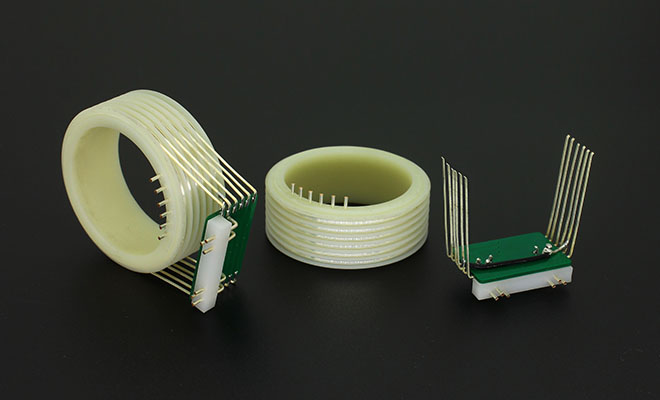

  2. S系列分体式滑环(分离式滑环) image 2S系列分体式滑环(分离式滑环) image 2

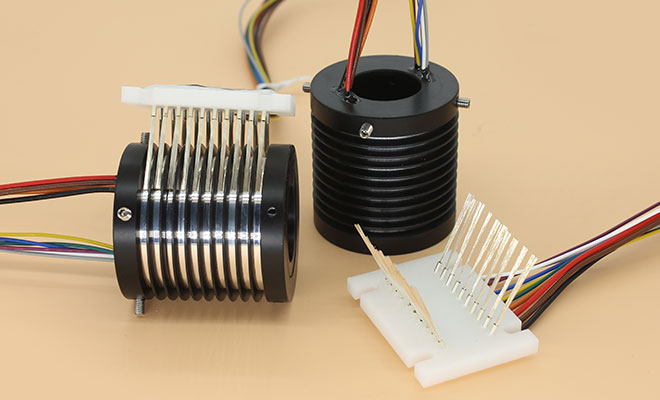

  3. S系列分体式滑环(分离式滑环) image 3S系列分体式滑环(分离式滑环) image 3
特点
电刷与铜环(镀金环)环体分离;
典型应用:仪器、显示器以及航空电子、测试测量;
滑环部分可选项:加高绝缘(0.110直径)与环加90°V型槽;
电刷部分:导线的长度与端子线耳镀金或镀锡;
安装没有森瑞普一体结构滑环方便。
型号列表
型号 PDF 通路数 外径 通孔直径 长度 L(mm)
6路 14.3mm 9.55mm 13.2mm
12路 14.3mm 9.55mm 23mm
1~48路 25mm 12.7~200mm 100mm

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

各环路导线色码表
环码 色码 环码 色码
1 13 白黑
2 14 白褐
3 15 白红
4 16 白橙
5 17 白黄
6 绿 18 白绿
7 19 白蓝
8 20 白紫
9 21 白灰
10 22 黑红
11 粉红 23 黑褐
12 浅蓝 24 透明
