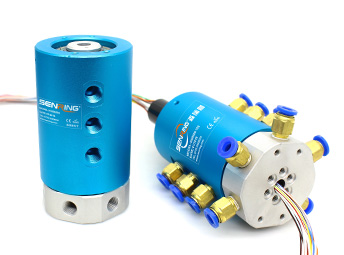

3006006系列多通路气体旋转接头

产品特点

6通路气体旋转接头、6个气液体通路互不干涉；

可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；

标准为法兰安装形式，可定制空心轴安装；

能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

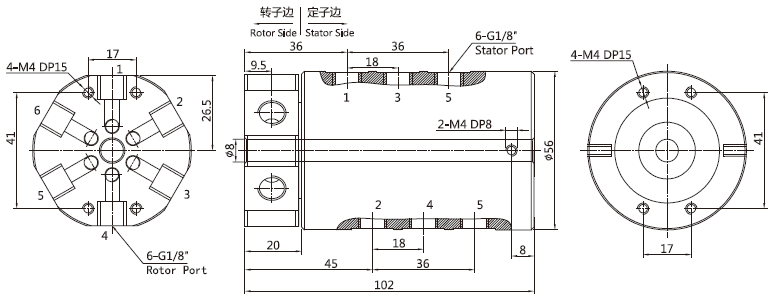

型号	气管数量	接口尺寸	可适应气管
3006006	6进6出	G1/8"	6∼8mm

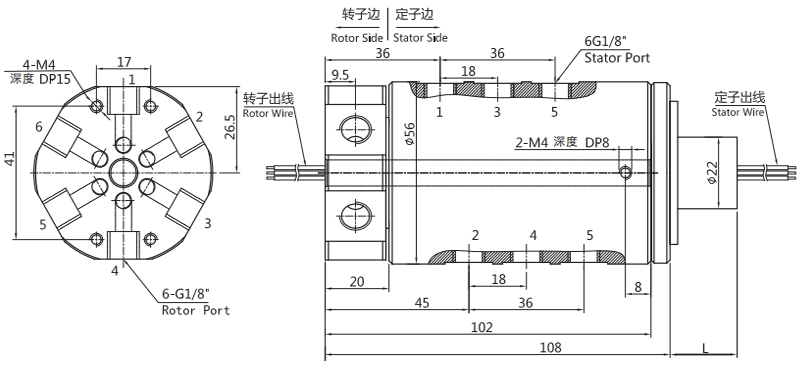

型号	气管数量	接口尺寸	可适应气管	信号(2A)路数	L长度(mm)
3006006-06S	6进6出	G1/8"	6∼8mm	6	14
3006006-12S	6进6出	G1/8"	6∼8mm	12	21
3006006-24S	6进6出	G1/8"	6∼8mm	24	35
3006006-36S	6进6出	G1/8"	6∼8mm	36	52.3
3006006-56S	6进6出	G1/8"	6∼8mm	56	82

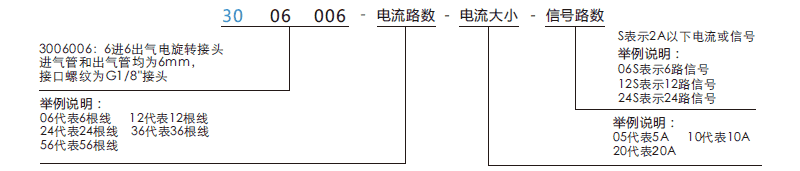

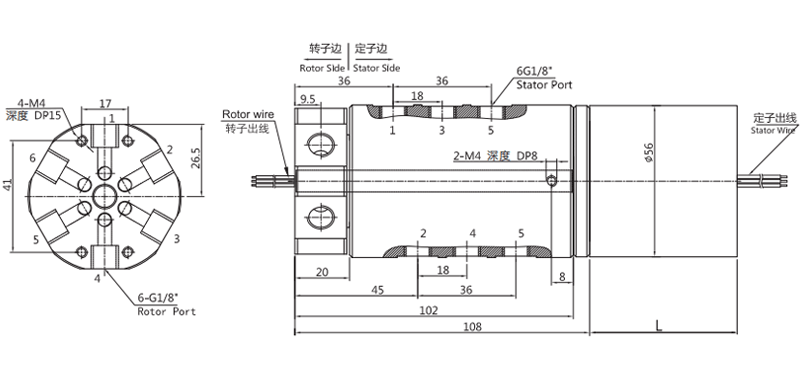

型号	气管数量	接口尺寸	可适应气管	电流(10A)路数	信号(5A)路数	L长度(mm)
3006006-0605	6进6出	G1/8"	6∼8mm	0	6	38
3006006-0610	6进6出	G1/8"	6∼8mm	6	0	38
3006006-1205	6进6出	G1/8"	6∼8mm	0	12	55
3006006-0610-0605	6进6出	G1/8"	6∼8mm	6	6	55
3006006-1210	6进6出	G1/8"	6∼8mm	12	0	55
3006006-0610-1205	6进6出	G1/8"	6∼8mm	6	12	71.5
3006006-1210-0605	6进6出	G1/8"	6∼8mm	12	6	71.5
3006006-1805	6进6出	G1/8"	6∼8mm	0	18	71.5
3006006-1810	6进6出	G1/8"	6∼8mm	18	0	71.5
3006006-0610-1805	6进6出	G1/8"	6∼8mm	6	18	88.5
3006006-2405	6进6出	G1/8"	6∼8mm	0	24	88.5
3006006-3005	6进6出	G1/8"	6∼8mm	0	30	106
3006006-3605	6进6出	G1/8"	6∼8mm	0	36	125

气管数量	6进6出
气管大小	G1/8"牙 支持（6∼8mm气管)
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.6N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	<500MΩ/300VDC	<500MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，6s
动态电阻变化值	<0.01Ω
防护等级	IP51

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3006006-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3006006或者 3006006-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
