气动旋转接头(+电)

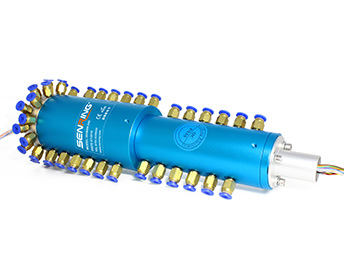

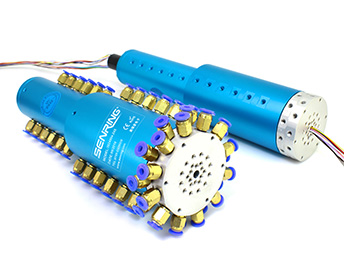

3024004系列360旋转气动旋转密封接头

24进24出,气+电旋转接头,M5接头,4∼6mm大小管径

森瑞普3024系列气动旋转密封接头是一个24通路气动通路密封旋转接头,可实现360度回转传输压缩空气、蒸汽、真空、液体等多种气体液体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3024系列气动旋转密封接头密封性强,不漏气,多个气液通路之间互不干扰。良好的电气性能,2~300路2A~800A电流。具有体积小、重量轻、扭矩小等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
气动旋转密封接头,24个气动通路密封旋转,互不干扰;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
订购型号说明
30240043024004系列360旋转气动旋转密封接头系列滑环特点
外形图纸

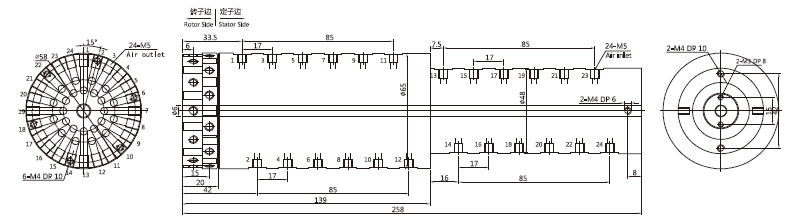

30240043024004系列360旋转气动旋转密封接头 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
3024004 24进24出 M5 4∼6mm
外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
3024004-06S 24进24出 M5 4∼6mm 6 14
3024004-12S 24进24出 M5 4∼6mm 12 21
3024004-24S 24进24出 M5 4∼6mm 24 35
3024004-36S 24进24出 M5 4∼6mm 36 52
3024004系列滑环技术规格参数
气管数量 24进24出
气管大小 M5牙
支持(4~6mm气管)
机械技术指标
参数 数值
工作寿命 参考产品等级表
最高转速 参考产品等级表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <2.4N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG26#镀银铁氟龙 AWG26#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
3024004产品等级
产品等级代号 最高转速 工作寿命 型号举例
C(通用级) 连续200RPM,间歇1000RPM 1000万转 3024004-C
D(工业级,默认不写) 连续250RPM,间歇1500RPM 2000万转 3024004 或者 3024004-D
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
