气动旋转接头(+电)

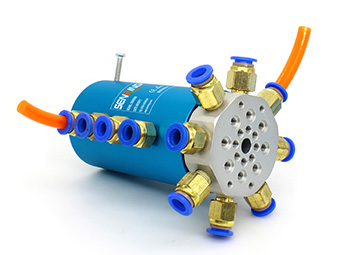

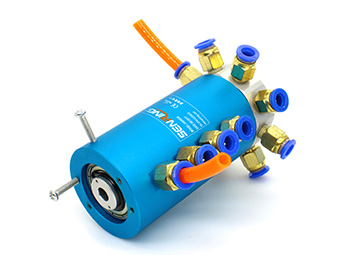

3008006系列多通路气路旋转接头

8进8出,气+电旋转接头,G1/8"接头,6∼8mm大小管径

森瑞普3008系列气动旋转接头是一个8通路气动旋转接头,可360度高速旋转传输8路气液介质,包括压缩空气、蒸汽、真空等多种气体和液体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3008系列多通路气路旋转接头不仅可以传输气液体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
8通路气路旋转接头,8个气路互不干涉;
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
订购型号说明
30080063008006系列多通路气路旋转接头系列滑环特点
外形图纸
30080063008006系列多通路气路旋转接头 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
3008006 8进8出 G1/8" 6∼8mm
外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 信号(2A)路数 L长度(mm)
3008006-06S 8进8出 G1/8" 6∼8mm 6 14
3008006-12S 8进8出 G1/8" 6∼8mm 12 21
3008006-24S 8进8出 G1/8" 6∼8mm 24 35
3008006-36S 8进8出 G1/8" 6∼8mm 36 52.3
3008006-56S 8进8出 G1/8" 6∼8mm 56 82
外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 电流(10A)路数 信号(5A)路数 L长度(mm)
3008006-0605 8进8出 G1/8" 6∼8mm 0 6 38
3008006-0610 8进8出 G1/8" 6∼8mm 6 0 38
3008006-1205 8进8出 G1/8" 6∼8mm 0 12 55
3008006-0610-0605 8进8出 G1/8" 6∼8mm 6 6 55
3008006-1210 8进8出 G1/8" 6∼8mm 12 0 55
3008006-0610-1205 8进8出 G1/8" 6∼8mm 6 12 71.5
3008006-1210-0605 8进8出 G1/8" 6∼8mm 12 6 71.5
3008006-1805 8进8出 G1/8" 6∼8mm 0 18 71.5
3008006-1810 8进8出 G1/8" 6∼8mm 18 0 71.5
3008006-0610-1805 8进8出 G1/8" 6∼8mm 6 18 88.5
3008006-2405 8进8出 G1/8" 6∼8mm 0 24 88.5
3008006-3005 8进8出 G1/8" 6∼8mm 0 30 106
3008006-3605 8进8出 G1/8" 6∼8mm 0 36 125
3008006系列滑环技术规格参数
气管数量 8进8出
气管大小 G1/8"牙
支持(6∼8mm气管)
机械技术指标
参数 数值
工作寿命 参考产品等级表
最高转速 参考产品等级表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <0.8N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度250mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51
3008006产品等级
产品等级代号 最高转速 工作寿命 型号举例
C(通用级) 连续200RPM,间歇1000RPM 1000万转 3008006-C
D(工业级,默认不写) 连续250RPM,间歇1500RPM 2000万转 3008006 或者3008006-D
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
