- 产品特点
- 能通过的介质有:冷却水、压缩空气、氮气、真空等介质；
- 可以混合功率动力线、信号线、工业总线、控制线、电磁阀、感应线等；
- 支持2~8个液体通道，可定制更多通道；
- 支持1~56路电源线或信号线，可定制更多；
- 标准接口为G1/4"，可以接8~10mm管，可以定制其他尺寸；
订购型号说明

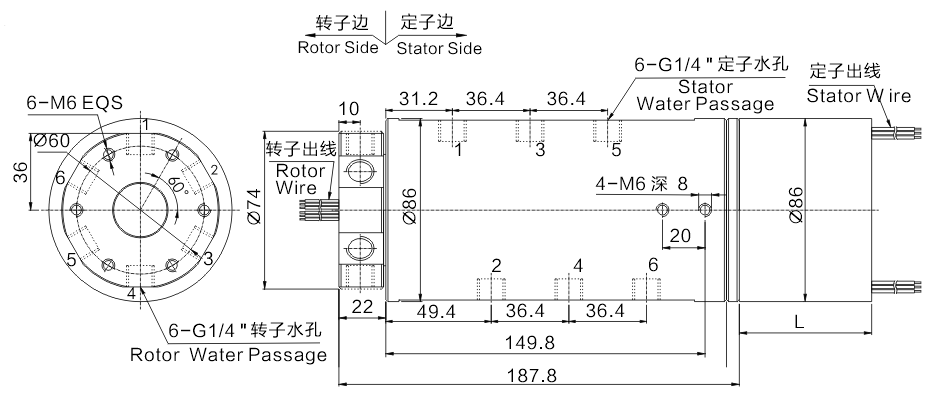

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 可适应气管 |
| SQW6 | 6进6出 | G1/4" | 8~10mm |

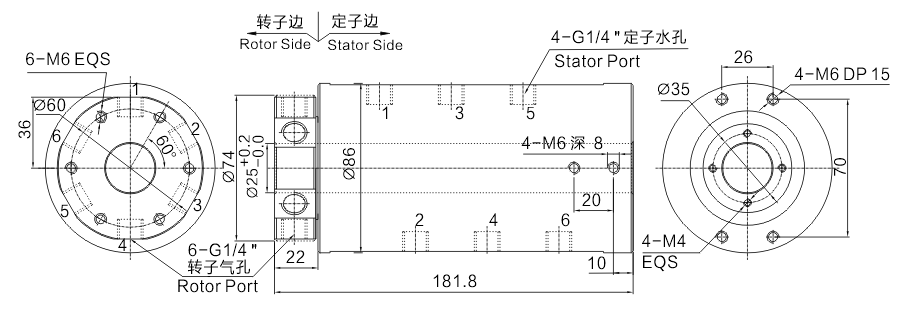

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 电流（10A）路数 | 信号(2A或5A)路数 | L长度(mm) |
| SQW6-0605 | 6进6出 | G1/4" | 0 | 6 | 48 |
| SQW6-0610 | 6进6出 | G1/4" | 6 | 0 | 48 |
| SQW6-1205 | 6进6出 | G1/4" | 0 | 12 | 72 |
| SQW6-0610-0605 | 6进6出 | G1/4" | 6 | 6 | 72 |
| SQW6-1210 | 6进6出 | G1/4" | 12 | 0 | 72 |
| SQW6-0610-1205 | 6进6出 | G1/4" | 6 | 12 | 96 |
| SQW6-1210-0605 | 6进6出 | G1/4" | 12 | 6 | 96 |
| SQW6-1805 | 6进6出 | G1/4" | 0 | 18 | 96 |
| SQW6-1810 | 6进6出 | G1/4" | 18 | 0 | 96 |
| SQW6-0610-1805 | 6进6出 | G1/4" | 6 | 18 | 120 |
| SQW6-2405 | 6进6出 | G1/4" | 0 | 24 | 120 |
| SQW6-2410 | 6进6出 | G1/4" | 24 | 0 | 120 |
| SQW6-3605 | 6进6出 | G1/4" | 0 | 36 | 168 |
| SQW6-1210-2405 | 6进6出 | G1/4" | 12 | 24 | 168 |
| SQW6-3610 | 6进6出 | G1/4" | 36 | 0 | 168 |
| SQW6-4805 | 6进6出 | G1/4" | 0 | 48 | 216 |
| SQW6-4810 | 6进6出 | G1/4" | 48 | 0 | 216 |
| SQW6-6005 | 6进6出 | G1/4" | 0 | 60 | 264 |
| SQW6-7205 | 6进6出 | G1/4" | 0 | 72 | 312 |
| SQW6-8405 | 6进6出 | G1/4" | 0 | 84 | 360 |
| SQW6-9605 | 6进6出 | G1/4" | 0 | 96 | 408 |
| SQW6-10805 | 6进6出 | G1/4" | 0 | 108 | 456 |
| SQW6-12005 | 6进6出 | G1/4" | 0 | 120 | 504 |
sqw6系列滑环技术规格参数
| 气管数量 | 6进6出 |
| 气管大小 | G1/4"牙 支持(8∼10mm气管) |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 2000万转（参考值，视工作环境而定） |
| 最高转速 | 150转/分钟 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 最大压力 | 正压：0.8Mpa：真空：-100kpa | |
| 扭矩 | ＞3.5N.m（参考值，不同转速环境，会有变化） | |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 绝缘电阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 导线规格 | AWG30#镀银铁氟龙 | AWG30#镀银铁氟龙 |
| 导线长度 | 标准长度250mm（可根据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |
