气动中空旋转接头

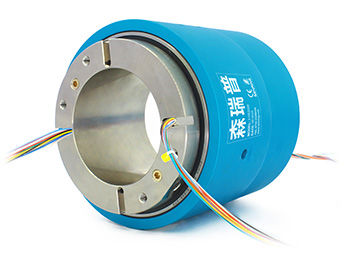

31002006中空100mm气动旋转接头

2通道(2进2出)中空气动旋转接头,孔径100mm,G1/8"牙,6∼8mm管。

森瑞普31002006系列气管旋转接头是一个双通路旋转接头,可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持6mm、8mm气管。3502系列可旋转气管接头不仅可以传输气体,还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;
标准为法兰安装形式,可定制空心轴安装;
能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
订购型号说明
3100200631002006中空100mm气动旋转接头系列滑环特点

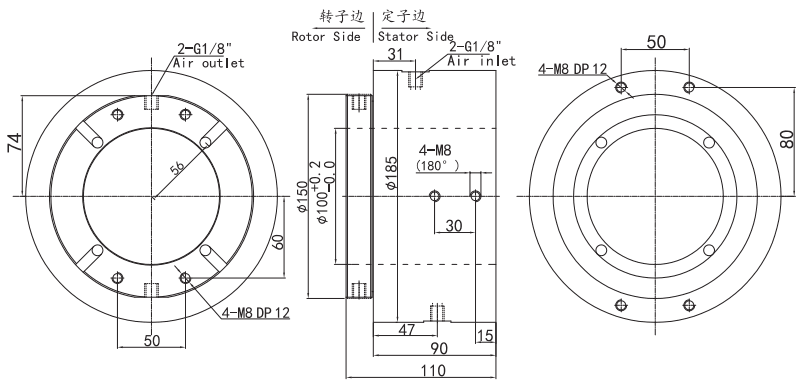

外形图纸
3100200631002006中空100mm气动旋转接头 系列滑环外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管
31002006 2进2出 G1/8" 6∼8mm

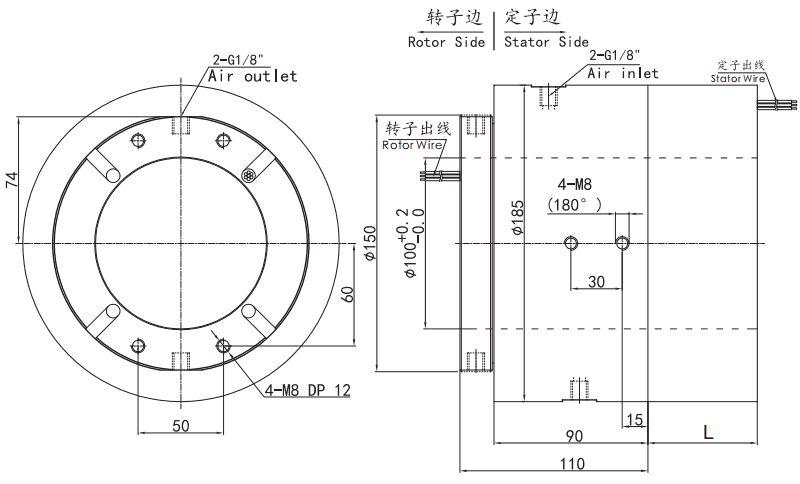

外形图纸
标准型号列表
型号 气管数量 接口尺寸 可适应气管 电流(10A)路数 信号(5A)路数 L长度(mm)
31002006-0605 2进2出 G1/8" 6∼8mm 0 6 64
31002006-0610 2进2出 G1/8" 6∼8mm 6 0 64
31002006-1205 2进2出 G1/8" 6∼8mm 0 12 88
31002006-1210 2进2出 G1/8" 6∼8mm 12 0 88
31002006-1805 2进2出 G1/8" 6∼8mm 0 18 112
31002006-1810 2进2出 G1/8" 6∼8mm 18 0 112
31002006-2405 2进2出 G1/8" 6∼8mm 0 24 136
31002006-2410 2进2出 G1/8" 6∼8mm 24 0 136

*注:10A和信号(5A)可以任意组合,详情请咨询森瑞普技术人员。

31002006系列滑环技术规格参数
旋转接头技术指标

气管数量 2进2出
气管大小 G1/8"牙
支持(6∼8mm气管)
机械技术指标
参数 数值
工作寿命 参考产品等级表
最高转速 参考产品等级表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 贵金属接触
壳体材料 铝合金
最大压力 正压:1Mpa,真空:-90kPa
扭矩 <0.2N.m
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 <500MΩ/300VDC <500MΩ/300VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度2100mm(可根据要求调整)
绝缘强度 500VAC@50Hz,6s
动态电阻变化值 <0.01Ω
防护等级 IP51

31002006产品等级
产品等级代号 最高转速 工作寿命 型号举例
C(通用级) 连续200RPM,间歇1000RPM 1000万转 31002006-C
D(工业级,默认不写) 连续250RPM,间歇1500RPM 2000万转 31002006 或者 31002006-D
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
