3304006中空30mm气电滑环

产品特点

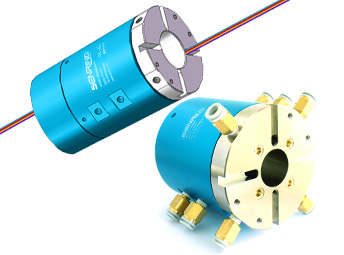

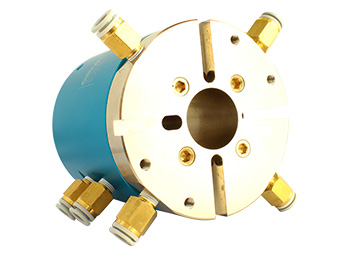

可选纯气滑环，也可以混合电源线、信号线、以太网、控制线、电磁阀、感应线等组成气电一体滑环；

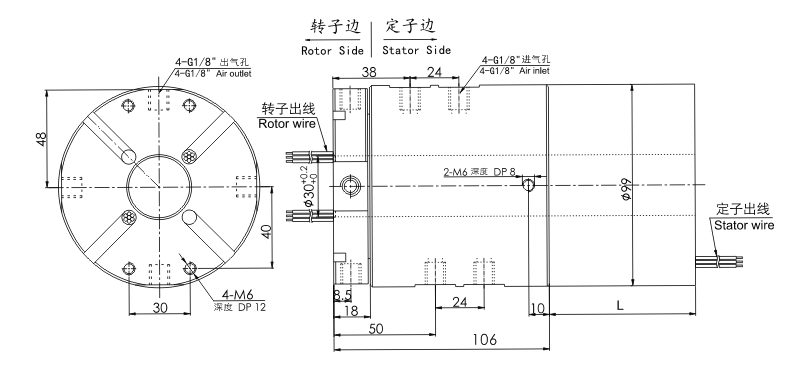

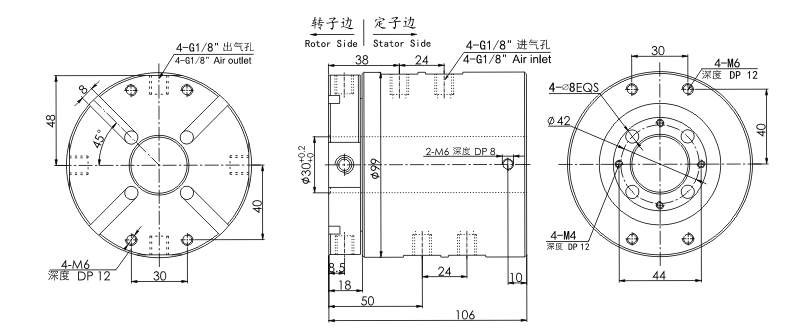

气电滑环中心有30通孔，可以穿旋转轴；

能通过的介质有: 压缩空气、氮气、化学混合气体、冷却水等。

型号	气管数量	接口尺寸	可适应气管
3304006	4进4出	G1/8"	6∼8mm

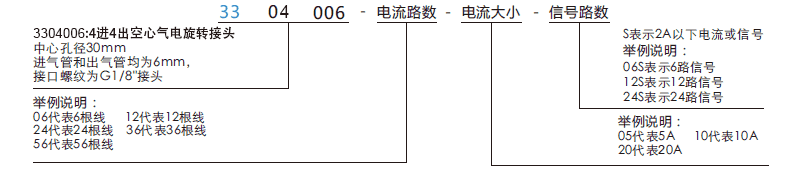

型号	气管数量	接口尺寸	可适应气管	电流(10A)路数	信号(2A)路数	L长度(mm)
3304006-0605	4进4出	G1/8"	6∼8mm	0	6	48
3304006-0610	4进4出	G1/8"	6∼8mm	6	0	48
3304006-1205	4进4出	G1/8"	6∼8mm	0	12	72
3304006-1210	4进4出	G1/8"	6∼8mm	12	0	72
3304006-1805	4进4出	G1/8"	6∼8mm	0	18	96
3304006-1810	4进4出	G1/8"	6∼8mm	18	0	96
3304006-2405	4进4出	G1/8"	6∼8mm	0	24	120
3304006-2410	4进4出	G1/8"	6∼8mm	24	0	120

气管数量	4进4出
气管大小	G1/8"牙 支持(6∼8mm气管)
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.85N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω
防护等级	IP51

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3304006-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3304006 或者 3304006-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
