3504006中空50mm 4通路气电滑环

产品特点

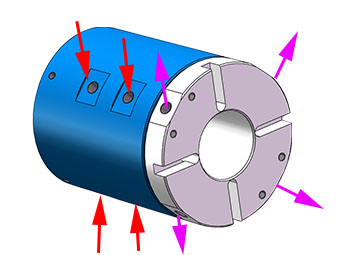

4个进气和4个出气通路；

可选纯气滑环，也可以混合功率动力线、信号线、以太网、编码器线、控制线、电磁阀、感应线等；

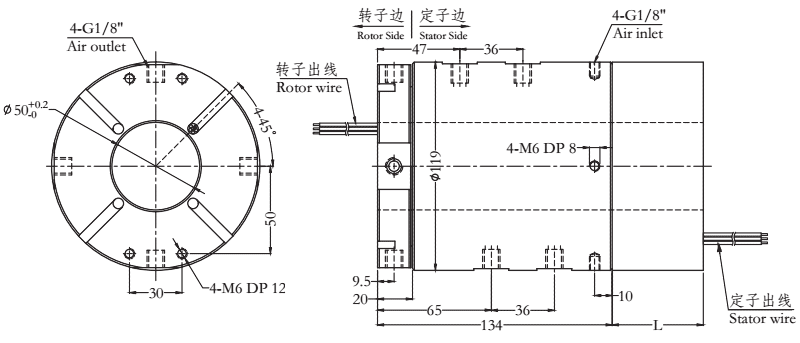

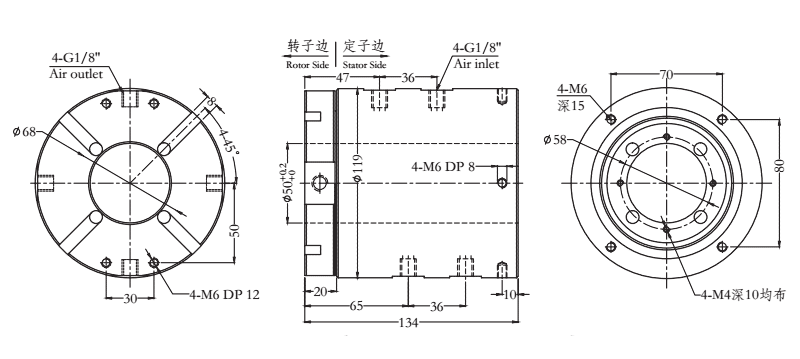

标准为过孔安装形式，可定制法兰等其他安装方式；

能通过的介质有: 压缩空气、氮气、化学混合气体、冷却水、热水、饮料等。

型号	气管数量	接口尺寸	可适应气管
3504006	4进4出	G1/8"	6∼8mm

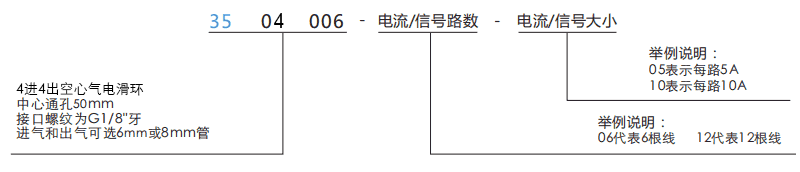

型号	气管数量	接口尺寸	可适应气管	电流(10A)路数	信号(5A)路数	L长度(mm)
3504006-0605	4进4出	G1/8"	6∼8mm	0	6	52
3504006-0610	4进4出	G1/8"	6∼8mm	0	6	52
3504006-1205	4进4出	G1/8"	6∼8mm	0	12	74
3504006-1210	4进4出	G1/8"	6∼8mm	12	0	74
3504006-1805	4进4出	G1/8"	6∼8mm	0	18	100
3504006-1810	4进4出	G1/8"	6∼8mm	18	0	100
3504006-2405	4进4出	G1/8"	6∼8mm	0	24	124
3504006-2410	4进4出	G1/8"	6∼8mm	24	0	124

*注：10A和信号（5A）可以任意组合，详情请咨询森瑞普技术人员。

气滑环技术指标

气管数量	4进4出
气管大小	G1/8"牙 支持6∼8mm气管
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.2N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω
防护等级	IP51

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3504006-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3504006 或者 3504006-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
