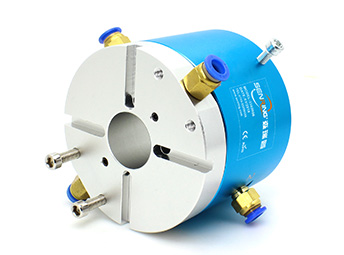

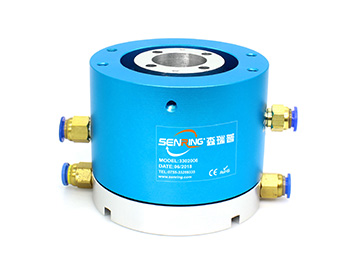

3302006中空30mm电气旋转接头

2通道（2进2出）中空气动旋转接头，30mm孔径，G1/8"接头，6∼8mm大小管径,可与机械手臂组合旋转

森瑞普3302006系列气管旋转接头是一个双通路旋转接头，可360度旋转传输2路压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3302系列可旋转气管接头不仅可以传输气体，还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；; 标准为法兰安装形式，可定制空心轴安装；; 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

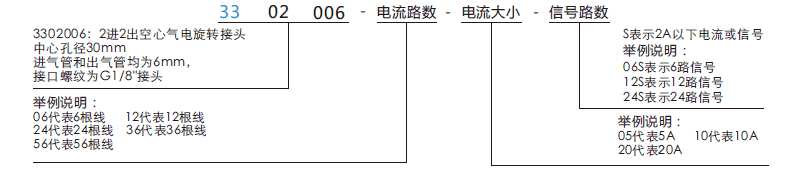

订购型号说明

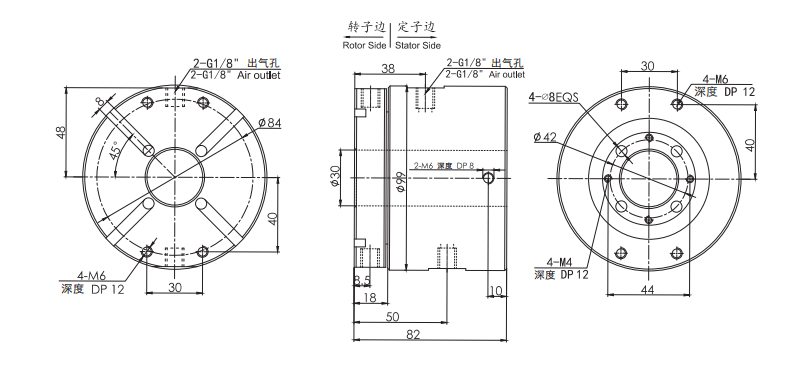

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管
3302006	2进2出	G1/8"	6∼8mm

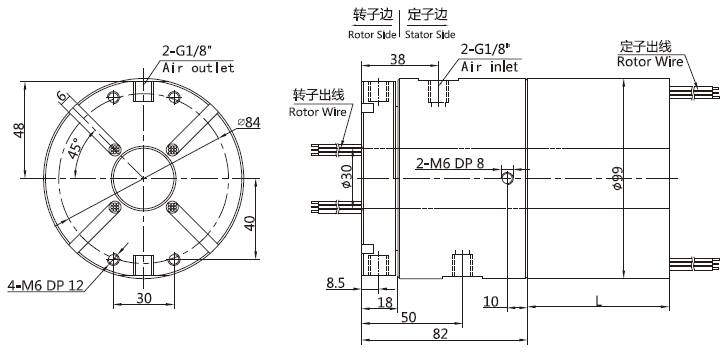

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管	电流(10A)路数	信号(2A)路数	L长度(mm)
3302006-0605	2进2出	G1/8"	6∼8mm	0	6	48
3302006-0610	2进2出	G1/8"	6∼8mm	6	0	48
3302006-1205	2进2出	G1/8"	6∼8mm	0	12	72
3302006-1210	2进2出	G1/8"	6∼8mm	12	0	72
3302006-1805	2进2出	G1/8"	6∼8mm	0	18	96
3302006-1810	2进2出	G1/8"	6∼8mm	18	0	96
3302006-2405	2进2出	G1/8"	6∼8mm	0	24	120
3302006-2410	2进2出	G1/8"	6∼8mm	24	0	120

3302006系列滑环技术规格参数

气管数量	2进2出
气管大小	G1/8"牙支持(6∼8mm气管)
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.2N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	<0.01Ω
防护等级	IP51

3302006产品等级

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3302006-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3302006 或者 3302006-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
