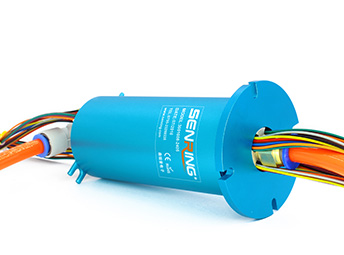

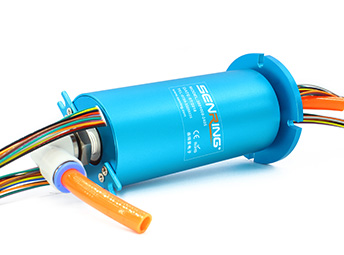

- 产品特点
- 1进1出气+电混合，单通路旋转接头；
- G1/4"接头，6∼10mm大小管径；
- 可以混合功率动力线、信号线、工业总线、控制线、感应线等；
- 标准为法兰安装形式，可定制空心轴安装；
- 能通过的介质有: 压缩空气、氮气、化学混合气体、蒸汽、冷却水、热水、热油等。
订购型号说明
外形图纸
标准型号列表
| 型号 | 气管 数量 |
10A 线路数 |
信号或 5A线路数 |
长度 L(mm) |
| 3001008-02S | 1进1出 | 0 | 2 | 34 |
| 3001008-0210 | 1进1出 | 2 | 0 | 34 |
| 3001008-03S | 1进1出 | 0 | 3 | 34 |
| 3001008-0310 | 1进1出 | 3 | 0 | 34 |
| 3001008-06 | 1进1出 | 0 | 6 | 34 |
| 3001008-0210-04S | 1进1出 | 2 | 4 | 34 |
| 3001008-0410-02S | 1进1出 | 4 | 2 | 34 |
| 3001008-0610 | 1进1出 | 6 | 0 | 34 |
| 3001008-12S | 1进1出 | 0 | 12 | 52 |
| 3001008-0210-10S | 1进1出 | 2 | 10 | 52 |
| 3001008-0310-09S | 1进1出 | 3 | 9 | 52 |
| 3001008-0410-08S | 1进1出 | 4 | 8 | 52 |
| 3001008-0610-06S | 1进1出 | 6 | 6 | 52 |
| 3001008-0810-04S | 1进1出 | 8 | 4 | 52 |
| 3001008-1010-02S | 1进1出 | 10 | 2 | 52 |
| 3001008-1210 | 1进1出 | 12 | 0 | 52 |
外形图纸
标准型号列表
| 型号 | 气管 数量 |
10A 线路数 |
信号或 5A线路数 |
长度 L(mm) |
|
3001008-1210-06S |
1进1出 | 12 | 6 | 71.5 |
|
3001008-1410-04S |
1进1出 | 14 | 4 | 71.5 |
|
3001008-1610-02S |
1进1出 | 16 | 2 | 71.5 |
|
3001008-18S |
1进1出 | 0 | 18 | 71.5 |
|
3001008-0210-16S |
1进1出 | 2 | 16 | 71.5 |
|
3001008-0410-14S |
1进1出 | 4 | 14 | 71.5 |
|
3001008-0610-12S |
1进1出 | 6 | 12 | 71.5 |
|
3001008-0810-10S |
1进1出 | 8 | 10 | 71.5 |
|
3001008-1010-08S |
1进1出 | 10 | 8 | 71.5 |
| 3001008-24S | 1进1出 | 0 | 24 | 88.5 |
| 3001008-0410-20S | 1进1出 | 4 | 20 | 88.5 |
| 3001008-0610-18S | 1进1出 | 6 | 18 | 88.5 |
| 3001008-1210-12S | 1进1出 | 12 | 12 | 88.5 |
| 3001008-1810-06S | 1进1出 | 18 | 6 | 88.5 |
| 3001008-2410 | 1进1出 | 24 | 0 | 88.5 |
| 3001008-30S | 1进1出 | 0 | 30 | 105 |
| 3001008-0210-28S | 1进1出 | 2 | 28 | 105 |
| 3001008-0410-26S | 1进1出 | 4 | 26 | 105 |
| 3001008-0610-24S | 1进1出 | 6 | 24 | 105 |
|
3001008-1210-18S |
1进1出 | 12 | 18 | 105 |
|
3001008-36S |
1进1出 | 0 | 36 | 122 |
|
3001008-0410-32S |
1进1出 | 4 | 32 | 122 |
|
3001008-0610-30S |
1进1出 | 6 | 30 | 122 |
|
3001008-42S |
1进1出 | 0 | 42 | 139 |
|
3001008-0410-38S |
1进1出 | 4 | 38 | 139 |
|
3001008-48S |
1进1出 | 0 | 48 | 156 |
|
3001008-56S |
1进1出 | 0 | 56 | 178 |
|
3001008-72S |
1进1出 | 0 | 72 | 223 |
3001008系列滑环技术规格参数
| 气管数量 | 1进1出 |
| 气管大小 | G1/4"牙 支持（8mm气管） |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 参考产品等级 |
| 最高转速 | 参考产品等级 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 最大压力 | 正压：1Mpa，真空：-90kPa | |
| 扭矩 | <0.2N.m | |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 绝缘电阻 | <500MΩ/300VDC | <500MΩ/300VDC |
| 导线规格 | AWG17#镀银铁氟龙 | AWG26#镀银铁氟龙 |
| 导线长度 | 标准长度200mm（可根据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，6s | |
| 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |
3001008产品等级
| 产品等级代号 | 最高转速 | 工作寿命 | 型号举例 |
| C（通用级） | 连续200RPM，间歇1000RPM | 1000万转 | 3001008-0610-C |
| D（工业级，默认不写） | 连续250RPM，间歇1500RPM | 3000万转 | 3001008-0610 或者 3001008-0610-D |
