- 产品特点
- 4个进气和4个出气通路；
- 能通过的介质有:液压油；
- 可以混合功率动力线、信号线、工业总线、控制线、电磁阀、感应线等；
- 支持1~8个液压油通道，可定制更多通道；
- 支持1~56路电源线或信号线，可定制更多
- 标准接口为G1/4"，可以接8~10mm管，可以定制其他尺寸；
订购型号说明

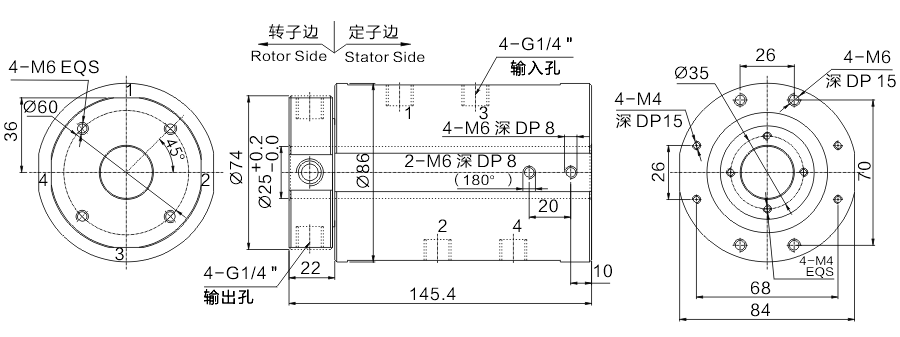

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 可适应气管 |
| SQL4 | 4进4出 | G1/4" | 8~10mm |

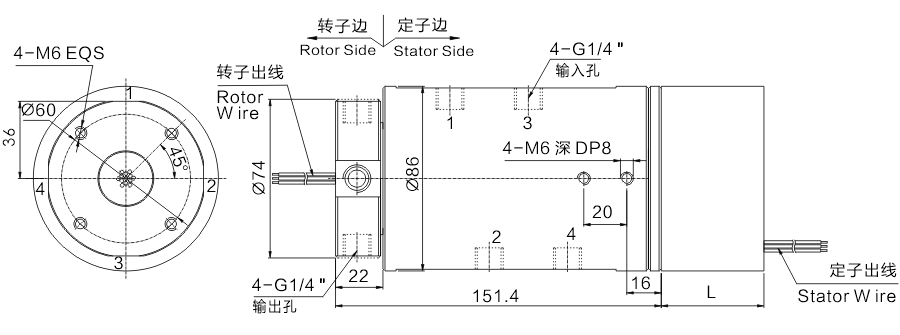

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 电流（10A）路数 | 信号(2A或5A)路数 | L长度(mm) |
| SQL4-0605 | 4进4出 | G1/4" | 0 | 6 | 48 |
| SQL4-0610 | 4进4出 | G1/4" | 6 | 0 | 48 |
| SQL4-1205 | 4进4出 | G1/4" | 0 | 12 | 72 |
| SQL4-1210 | 4进4出 | G1/4" | 12 | 0 | 72 |
| SQL4-1805 | 4进4出 | G1/4" | 0 | 18 | 96 |
| SQL4-1810 | 4进4出 | G1/4" | 18 | 0 | 96 |
| SQL4-2405 | 4进4出 | G1/4" | 0 | 24 | 120 |
| SQL4-2410 | 4进4出 | G1/4" | 24 | 0 | 120 |
sql4系列滑环技术规格参数
| 气管数量 | 4进4出 |
| 气管大小 | G1/4"牙 支持(8∼10mm气管) |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 500万转（参考值，视工作环境而定） |
| 最高转速 | 100转/分钟 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 最大压力 | 正压：15Mpa | |
| 扭矩 | ＞17N.m（参考值，不同转速环境，会有变化） | |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 绝缘电阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 导线规格 | AWG30#镀银铁氟龙 | AWG30#镀银铁氟龙 |
| 导线长度 | 标准长度250mm（可根据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |
