- 产品特点
- 4个进气和4个出气通路；
- 主要用于旋转传输液压油
- 可选2~8个通路，或者定制更多通路；
- 可以选与电信号组合；
- 可以定制产品的尺寸、外形、通路数或最大耐压；
- 该系列标准规格为G1/4"螺牙，支持6~10mm管，可以定制；
订购型号说明

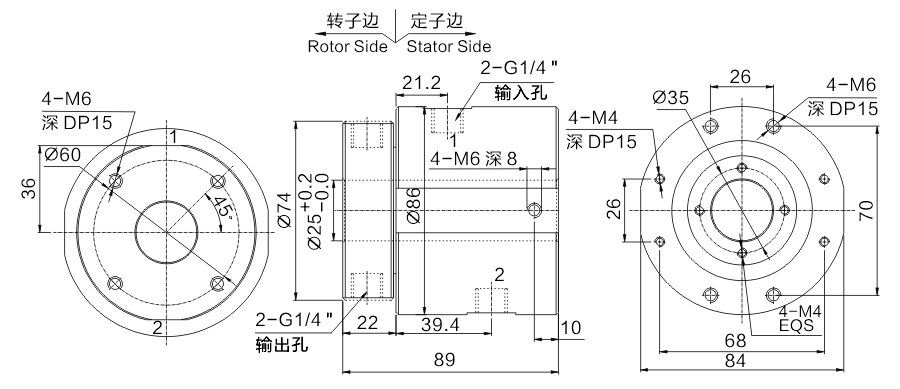

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 可适应气管 |
| SQL2 | 2进2出 | G1/4" | 8~10mm |

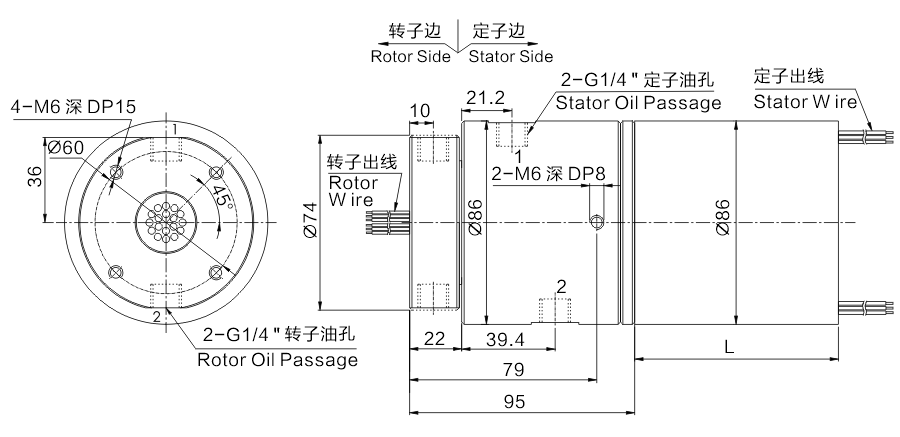

外形图纸
标准型号列表
| 型号 | 气管数量 | 接口尺寸 | 电流（10A）路数 | 信号(2A或5A)路数 | L长度(mm) |
| SQL2-0605 | 2进2出 | G1/4" | 0 | 6 | 48 |
| SQL2-0610 | 2进2出 | G1/4" | 6 | 0 | 48 |
| SQL2-1205 | 2进2出 | G1/4" | 0 | 12 | 72 |
| SQL2-1210 | 2进2出 | G1/4" | 12 | 0 | 72 |
| SQL2-1805 | 2进2出 | G1/4" | 0 | 18 | 96 |
| SQL2-1810 | 2进2出 | G1/4" | 18 | 0 | 96 |
| SQL2-2405 | 2进2出 | G1/4" | 0 | 24 | 120 |
| SQL2-2410 | 2进2出 | G1/4" | 24 | 0 | 120 |
sql2系列滑环技术规格参数
| 气管数量 | 2进2出 |
| 气管大小 | G1/4"牙 支持(8∼10mm气管) |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 500万转（参考值，视工作环境而定） |
| 最高转速 | 100转/分钟 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 最大压力 | 正压：15Mpa | |
| 扭矩 | ＞11N.m（参考值，不同转速环境，会有变化） | |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 绝缘电阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 导线规格 | AWG30#镀银铁氟龙 | AWG30#镀银铁氟龙 |
| 导线长度 | 标准长度250mm（可根据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |
